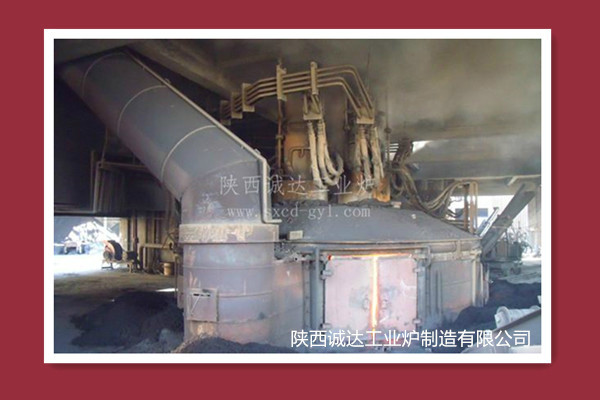

Forno di scoria di titanio di precisione per apparecchiature di raffinazione delle leghe

Principali parametri tecnici e descrizione del consumo energetico dell'apparecchiatura
1- Sistema di attrezzature:
·Metodi di carico e alimentazione: alimentazione automatica, alimentazione centralizzata;
·Modo di funzionamento della fusione: fusione continua, scarico cronometrato.
·Sistema di lavoro ad arco elettrico: fusione ad arco.
·Metodo di scarico: tipo di carrello autopropulsato;
·Metodo di fusione: serbatoio di scorie di titanio/macchina di ghisa;
·Metodo di rimozione della polvere: metodo di rimozione della polvere con cappuccio basso semi-chiuso e sacchetto a bassa pressione.

1, Le caratteristiche del processo di fusione delle scorie di titanio:
La scorie di titanio è un prodotto di fusione ad alto punto di fusione.e la caratteristica della sua viscosità che aumenta drasticamente vicino alla temperatura del punto di fusioneInoltre, queste proprietà subiscono cambiamenti drastici con la composizione durante il processo di fusione.
La struttura complessiva del forno di fusione delle scorie di titanio adotta uno schema semi sigillato (aggiornabile a struttura completamente sigillata).È un tipo di forno speciale tra forno ad arco elettrico e forno ad arco sommerso- quando si progetta un forno elettrico di scorie di titanio, si devono considerare in primo luogo le caratteristiche del processo di fusione delle scorie di titanio:
1La potenza per unità di superficie del cerchio polare è superiore a quella del altoforno di minerale, con calore concentrato, che può soddisfare i requisiti per la fusione di scorie ricche di titanio;
2. la potenza di superficie unitaria del forno deve essere selezionata per essere più piccola al fine di formare uno strato protettivo stabile di scorie di titanio attorno al pozzo fuso;
3. una camera a gas ad un'altezza adeguata sopra il forno per evitare che il liquido fuso sfugga completamente dal forno durante l'ebollizione della scrofa;
4La velocità di sollevamento dell'elettrodo deve essere rapida per soddisfare il requisito di sollevamento e abbassamento rapidi dell'elettrodo quando la scorie di titanio bolle.
5La crosta molle di fusione del materiale del forno impedisce che il materiale diminuisca automaticamente con la generazione di scorie e ferro, spesso richiedendo il tamponamento manuale per continuare l'alimentazione.Il trattamento dei materiali collassati e delle scorie è relativamente difficile.
Dal punto di vista del sistema di lavoro a arco, il forno elettrico a scorie di titanio è tra il forno elettrico per la siderurgia e il forno elettrico a arco sommerso a ferroleghe e carburo di calcio.ed è più vicina alla prima,, ma anche simile a quest'ultimo in termini di riduzione del minerale

2, flusso di processo di fusione di scorie di titanio
La selezione del flusso di processo per la fusione delle scorie di titanio è determinata da fattori quali le condizioni e il gusto delle materie prime, le condizioni delle attrezzature, il livello tecnico, l'uso del prodotto e fattori economici..
1Il concentrato di titanio e l'antracite vengono misurati manualmente e in proporzioni ragionevoli prima di essere inviati a un forno elettrico per la fusione.
Una volta terminata la fusione, la scorie di titanio qualificate e il ferro fuso vengono scaricati dal forno elettrico.e la scorie di titanio e il ferro fuso vengono iniettati rispettivamente nel serbatoio di scorie e nella cucchiaia di ferro fuso.
3La scorie di titanio viene trasformata mediante raffreddamento ad acqua o raffreddamento naturale, frantumazione, separazione magnetica e fresatura a sfera per diventare prodotti di scorie di titanio qualificati.che vengono poi inviati al contenitore di scorie di titanio finito.
4Il ferro fuso viene desolfurizzato per produrre ferro greggio da vendere.
5Il gas di scarico della fornace elettrica viene trattato da un raccoglitore di polveri e scaricato per soddisfare le norme nazionali di emissione.

3, Il flusso di lavoro del forno di fusione delle scorie di titanio
1. Alimentazione:
Metodo di alimentazione: l'alimentazione una tantum è compatibile con l'alimentazione continua e viene installata una macchina di ramming.
Numero di porte di alimentazione: sette, tra cui una porta centrale di alimentazione, e la quantità di alimentazione rappresenta il 50% della miscela.
Processo di alimentazione: adozione del metodo di fusione ad arco di alimentazione una tantum (o di alimentazione continua in una fase successiva).sono mescolati uniformemente con il materiale del forno attraverso una bilancia elettronica- la materia prima viene trasportata da un trasportatore dal magazzino delle materie prime ai due grandi magazzini di materie prime situati nella parte posteriore del laboratorio di fusione dei forni elettrici;e quindi trasportato da un trasportatore a nastro a secchio al magazzino superiore dei materiali del forno elettrico per lo stoccaggioDopo aver rilasciato la scorie e il ferro fuso nel ciclo precedente, vengono trasportati da un nastro trasportatore a sette tubi di scarico e aggiunti al forno.
2. Fusione:
Il dispositivo di sollevamento degli elettrodi di controllo automatico ha maggiori probabilità di svolgere le sue caratteristiche nei forni di fusione delle scorie di titanio.
3Fuori dal forno:
Utilizzare una macchina per aprire gli occhi per aprire e mescolare scorie e ferro.

4, Le caratteristiche dell'attrezzatura del forno di fusione di scorie di titanio della nostra azienda sono:
The electrode lifting system adopts full hydraulic control (or variable frequency water-cooled motor type) and uses world leading Parker proportional valve technology to meet all the requirements for electrode lifting, che soddisfano pienamente i requisiti per un rapido sollevamento e abbassamento degli elettrodi quando la scorie di titanio bolle.
Il sistema di controllo automatico per il sollevamento degli elettrodi è avanzato, with complete control software functions that can adjust the arc current size and reasonable electrode lifting speed in a timely manner according to the actual working conditions of the titanium slag furnace. soddisfare pienamente le diverse caratteristiche di fusione delle fasi iniziali, medie e successive del processo di fusione delle scorie di titanio,e ottenere un controllo automatico/manuale indipendente o collegato dell'operazione di sollevamento degli elettrodi per gli elettrodi trifasici.
3Sistema di controllo distribuito avanzato, l'intero forno di scorie di titanio è controllato da PLC e dotato di display di monitoraggio dell'interfaccia uomo-macchina.
Scelta del tipo di forno: adozione del processo di fusione intermittente di polvere o materiale di massa di forno elettrico a coperchio basso semicercato che entra nel forno,può eseguire operazioni quali il ramming, alimentazione ausiliaria e regolazione della superficie del materiale, recuperando al tempo stesso il calore di scarico e trattando i gas di combustione.
Pertanto, il forno elettrico semi-chiuso con cappuccio basso è più adatto per la fusione di scorie di titanio di alta qualità.
4. copertura di forno sigillata a raffreddamento idrico: composta da una struttura metallica completamente raffreddata ad acqua e da una copertura di forno trapezoidale a raffreddamento idrico a piattaforma, con rivestimento interno in materiale refrattari,può ottenere la trasformazione da una copertura di forno semicercato a una fusione completamente chiusaLa struttura sigillata del forno elettrico termico minerale è utilizzata per la depurazione e il recupero del gas di carbone.I fori degli elettrodi e i fori di alimentazione sul coperchio del forno sono riempiti di materiali e sigillati con dispositivi di raffreddamento ad acqua.
5- impostazione della macchina di scarico: il processo di fusione delle scorie di titanio è un'operazione intermittente, e il funzionamento di ciascun forno comprende principalmente fasi quali l'alimentazione, il posizionamento degli elettrodi, il processo di scarico delle scorie di titanio, il processo di scarico delle scorie di titanio, il processo di scarico delle scorie di titanio, il processo di scarico delle scorie di titanio, il processo di scarico delle scorie di titanio, il processo di scarico delle scorie di titanio, il processo di scarico delle scorie di titanio, il processo di scarico delle scorie di titanio, il processo di scarico delle scorie di titanio, il processo di scarico delle scorie di titanio, il processo di scarico delle scorie di titanio, il processo di scarico delle scorie di titanio, il processo di scarico delle scorie di scarico del titanio, il processo di scarico del titanio, il processo di scarico del titanio, il processo di scarifusione, e scarico;
In base alle caratteristiche della fusione delle scorie di titanio, è necessario utilizzare una macchina di rampa per l'accumulo di materiale e la formazione di crosta nel forno.
6- rete corta di risparmio energetico: composta da compensatore raffreddato ad acqua, tubo di rame raffreddato ad acqua e cavo raffreddato ad acqua,l'adozione di una nuova struttura di rete corta, a risparmio energetico, con doppio cablaggio e triangolo esternoIl fattore di potenza naturale e' alto.
7. selezione degli elettrodi di grafite: l'elettrodo consente il passaggio di una elevata densità di corrente, garantendo un sistema di alimentazione ragionevole,che è utile per abbreviare il tempo di fusione e ridurre il consumo di energia.
8. Elettrodi in rame: ogni elettrodo di fase è tenuto strettamente con quattro piastrelle di rame, che funzionano in modo affidabile, non sono inclini all'arco e hanno una lunga durata di vita.
9- Impiegare la pressione e il tiraggio automatici degli elettrodi: il freno di tenuta degli elettrodi adotta la tecnologia di doppio freno a molla a disco idraulico da un grande forno di fusione delle ferroleghe.Quando l'elettrodo è fissato, la molla a disco preme e tiene automaticamente l'elettrodo, che ha una lunga durata di vita, un funzionamento semplice e prestazioni affidabili di gran lunga superiori ai dispositivi di frenatura a presa singola.L'anello di pressione viene utilizzato per la pinza, e la piastra conduttiva è fissata e rilasciata da un cilindro idraulico.
10. trasformatore elettrico di forno: adotta un trasformatore a basse perdite di risparmio energetico con linee di uscita laterali che possono essere sovraccaricate del 30%.forte raffreddamento olio-acqua, ed è dotato di dispositivi completi di protezione della temperatura dell'olio e del gas.
11Apparecchi elettrici ad alta tensione: il comando adotta un armadietto per interruttori a vuoto, che ha una completa protezione per il rilevamento, la misurazione e il relè di tensione, corrente, potenza ed elettricità.Gli arrester di fulmini di ossido di zinco sono installati per assorbire la sovratensione di funzionamento.
