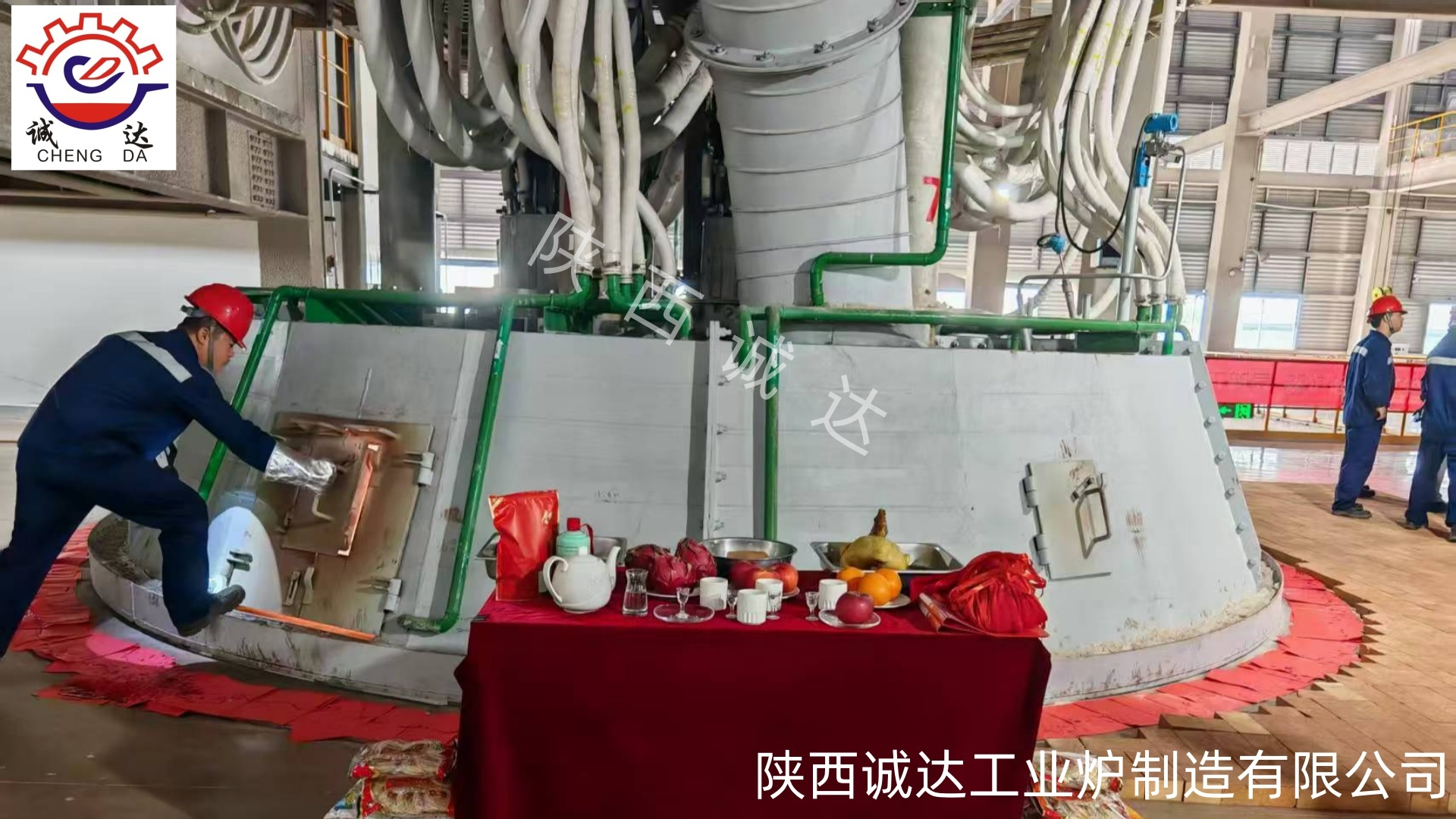

Forno ad arco sommerso per il recupero di metalli rari e preziosi da 3000 kVA

  • 3000kVA Rare & Precious Metal Recovery Submerged Arc Furnace
Luogo di origine Cina
Marca Shaanxi Chengda
Certificazione ISO 9001
Numero di modello Negoziare in base alla capacità di elaborazione delle apparecchiature
Quantità di ordine minimo 1 unità
Prezzo The price will be negotiated based on the technical requirements and supply scope of Party A
Imballaggi particolari Discutere in base ai requisiti specifici della Parte A
Tempi di consegna 2 mesi
Termini di pagamento L/C,T/T,Western Union
Capacità di alimentazione Completare la catena di fornitura di produzione, fornire in tempo e soddisfare gli standard di quali
Dettagli
Standard del prodotto Pre-assegnabile Fonte di energia Elettricità
Intervallo di temperatura Fino a 1600 ° C. Installazione Installazione e messa in servizio in loco
Manutenzione Facile manutenzione con componenti modulari Alimentazione elettrica 380 V/50 Hz
Nome prodotto Apparecchiature per la raffinazione delle leghe ferrosi Regione Shaanxi, Cina
Tipo di marketing Prodotto ordinario Carburante elettrico
Evidenziare

Forno ad arco sommerso da 3000 kVA

,

forno per il recupero di metalli preziosi

,

apparecchiature per la raffinazione delle ferroleghe
Lasciate un messaggio
Descrizione di prodotto

Forno ad arco sommerso per il recupero di metalli rari e preziosi da 3000 kVA

Introduzione del prodotto per il sito ufficiale

1. Visualizzazione del prodotto

Nome del prodotto: Forno ad arco sommerso speciale da 3000 kVA per il recupero di metalli rari e preziosi

Produttore: Shaanxi Chengda Industrial Furnace Manufacturing Co., Ltd.
Scenari di applicazione: arricchimento e recupero pirometallurgico di oro, argento, platino, palladio, rodio, tantalio, niobio, nichel, cobalto, rame, stagno,bismuto e altri metalli preziosi provenienti da vari rifiuti solidi contenenti metalli preziosi rari, scorie di fusione, polveri di catalizzatori, rottami elettronici, rifiuti e ceneri.
Adottando il processo di fusione ad arco sommerso con struttura di cofano bassa sigillata e controllo intelligente PLC completamente automatico,questo forno è adatto per piccole e medie linee di produzione di riciclaggio di metalli preziosi rariÈ caratterizzato da un'impronta ridotta, un elevato tasso di recupero dei metalli, un consumo di energia controllabile e un trattamento facile dei gas di combustione.che funge da nucleo completo di attrezzature per il riciclaggio di rifiuti pericolosi e il recupero circolare di metalli preziosi rari.

2Composizione completa dell' equipaggiamento di supporto

L'insieme completo è fornito come un'unità integrata composta da 10 sistemi:
  1. Sistema speciale di alimentazione del trasformatore per forno ad arco sommerso da 3000 kVA
  2. Distribuzione di energia ad alta tensione e sistema di controllo elettrico a bassa tensione PLC completamente automatico
  3. Elettrodi a tre fasi di autofornazione, supporti di pinze e sistema idraulico di sollevamento/pressione
  4. Rete corta a bassa impedenza raffreddata ad acqua (tubi di rame raffreddati ad acqua, cavi raffreddati ad acqua, piastrelle di rame forgiate)
  5. Corpo di forno sigillato raffreddato ad acqua e sistema di rivestimento resistente alla corrosione ad alta temperatura
  6. Sistema di raffreddamento a circolazione di acqua molle chiuso (coperta di raffreddamento completa per il guscio del forno, il cofano e i supporti)
  7. Meccanismo di funzionamento della stazione idraulica e del forno ausiliario
  8. Sistema automatico di alimentazione e distribuzione del materiale sigillato
  9. Dispositivo a doppia stazione per l'apertura e il collegamento di fori per lo smalto e lo scarto
  10. Cappuccio di raccolta dei gas di combustione con interfaccia riservata per apparecchiature per la rimozione delle polveri, la desolforazione e la denitrificazione

3. Tabella dei parametri tecnici standard


Parametro Indice tecnico Commenti
Capacità nominale del trasformatore 3000 kVA Trasformatori a risparmio energetico destinati al recupero di metalli preziosi rari
Voltaggio di ingresso primario 10 kV / 35 kV (facoltativo) Corrisponde alla rete elettrica esistente dell'impianto
Fasi di regolazione della tensione secondaria regolazione elettrica a carico in 18 fasi Adatti ai processi di fusione, riduzione e arricchimento
Corrente secondaria nominale 16800A Corrente pesante a bassa tensione per il riscaldamento uniforme di piscine fuse
Fattore di potenza ≥ 0.92 Tre fasi equilibrate, basso impatto sulla rete elettrica
Diametro dell'elettrodo a cottura automatica Φ450 mm 3 elettrodi di grafite/auto-forno
Diametro del cerchio di passo Φ1800 mm Ottimizzato per la fusione ad arco sommerso a letto basso di metalli preziosi rari
Diametro della conchiglia esterna del forno Φ4200 mm Conchiglie saldate a fuso, raffreddate ad acqua, anti-deformazione ad alta temperatura
Diametro effettivo del forno interno Φ3300 mm Rivestimento speciale resistente all'erosione delle scorie di metalli preziosi rari
Profondità del forno 1600 mm Formazione e arricchimento a strati di matte per aumentare il tasso di cattura dei metalli preziosi
Strato massimo dell'elettrodo 1200 mm Sollevamento idraulico automatico con risposta rapida
Velocità di sollevamento dell'elettrodo 0.4~0.6m/min PLC regolazione automatica di stabilizzazione dell'arco
Fuoco di tappatura matto / Fuoco di tappatura di scoria 1 ciascuna, inclusa l'angolazione 135° Disponibile con apparecchiatura per l'apertura automatica e la chiusura
Circolazione dell'acqua di raffreddamento 85 t/h Circolazione chiusa dell'acqua molle, temperatura di entrata ≤ 30°C
Pressione di lavoro dell'acqua di raffreddamento 0.3~0.4MPa raffreddamento forzato per tutti i componenti raffreddati ad acqua
Capacità giornaliera di trattamento dei rifiuti solidi per forno 25 ~ 35 tonnellate Fluttua con il tenore di metalli preziosi delle materie prime
Temperatura massima di fusione 1900°C Risponde alla domanda di arricchimento di metalli ad alto punto di fusione come Pt e Pd
Modalità di controllo PLC completamente automatico + HMI touch screen Monitoraggio automatico completo della corrente, della temperatura e dell'alimentazione degli elettrodi
Struttura del forno Cappuccio a combustibile basso semicercato Raccolta centralizzata dei gas di combustione senza emissioni disperse di polveri
Impressione totale dell'attrezzatura Circa 120 m2. Adatto a piccoli e medi impianti di riciclaggio, basso costo infrastrutturale

4. Vantaggi principali del prodotto

4.1 Processo personalizzato per il recupero di metalli rari e preziosi, tasso di recupero superiore

La struttura del focolare del forno è ottimizzata per la tecnologia di cattura matta dei metalli preziosi, fornendo una temperatura di piscina fusa stabile e uniforme.Pd e altri metalli preziosi supera il 98%Può trattare scorie di basso grado, catalizzatori di rifiuti, cenere di circuiti stampati, cenere di depolveramento e altri materiali misti complessi.la riduzione e l'arricchimento a strati sono completati in un unico forno per semplificare le procedure di raffinazione a valle.

4.2 Sistema di alimentazione intelligente a basso consumo di energia, costi operativi inferiori

Equipaggiato con un trasformatore speciale a bassa perdita di forno 3000kVA con tensione multi-stadio che corrisponde con precisione a ogni stadio di fusione.Regolazione dell'elettrodo completamente automatica stabilizza l'arco elettrico in tempo reale, riducendo il consumo complessivo di energia per tonnellata di materia prima del 12%-18% rispetto alla media industriale.che elimina la necessità di attrezzature di compensazione della potenza reattiva di grande capacità.

4.3 Struttura sigillata completamente raffreddata ad acqua, lunga durata e facile manutenzione

Il guscio del forno, la cappa, gli anelli di pressione e le piastrelle di rame adottano un raffreddamento forzato con acqua morbida per resistere all'erosione ad alta temperatura e al lavaggio delle scorie fuse dei metalli preziosi.Il rivestimento del forno è costituito da un materiale refrattaria speciale resistente alla corrosione mate per intervalli di manutenzione più lunghiI supporti modulari e i cavi raffreddati ad acqua a scatto rapido permettono di risparmiare molto tempo per la sostituzione degli elettrodi e la revisione dei componenti.

4.4 PLC a circuito chiuso completo, minore dipendenza dal lavoro

Il touch screen controlla centralmente la temperatura del forno, la potenza trifase, la posizione degli elettrodi, la temperatura e la pressione dell'acqua di raffreddamento e il flusso di alimentazione.Protezione automatica dell'allarme di blocco in caso di surriscaldamento, carenza di acqua o cortocircuito.Gli operatori possono diventare esperti con una semplice formazione.

4.5 Progettazione sigillata rispettosa dell'ambiente, conforme alle norme di valutazione dell'impatto ambientale dei rifiuti pericolosi

Il cappuccio semicercato racchiude completamente la parte superiore del forno per l'esportazione centralizzata dei gas di combustione senza polvere o odore dispersi.Compatibile con impianti di trattamento ambientale per le imprese di riciclaggio dei rifiuti pericolosi, che soddisfano gli standard nazionali di accettazione ambientale per il riciclaggio dei rifiuti solidi e la rigenerazione dei metalli preziosi rari, facilitando l'approvazione dei progetti a livello nazionale.

4.6 Servizio di fornitura completa e completo per tutto il ciclo di vita

Shaanxi Chengda fornisce servizi di catena completa, tra cui la progettazione, la produzione, la consegna integrata, l'installazione in loco, la cottura in forno e la messa in servizio delle attrezzature.e formazione in formula di fusione di metalli preziosiL'insieme completo comprende macchine per il rubinetto, cavi raffreddati ad acqua, stazioni idrauliche e tutti gli accessori corrispondenti, senza bisogno di acquisti supplementari da parte di terzi.

5. Materiali riciclabili applicabili

  1. Scorie di coda provenienti dalla fusione di metalli preziosi, scorie arricchite di fusione di Cu/Ni/Co
  2. Catalizzatori a tre vie per autoveicoli, catalizzatori per rifiuti chimici (Pt, Pd, Rh)
  3. Ceni di smantellamento di rifiuti di circuiti stampati e componenti elettronici
  4. Residuo di scarico di acciaio (Au/Ag), cenere di depolveramento di minerali, fanghi di galvanoplastica essiccati
  5. Residui industriali contenenti tantallo, niobio, vanadio, molibdeno, titanio e altri metalli rari
  6. Polveri di fumo e scarti di rigenerazione metallica provenienti dalla fusione di varie materie non ferrosi
