Forno ad arco elettrico per la fabbricazione di acciaio a tre fasi HX da 5 t 8 t 10 t 15 t 20 t 30 t 50 t 60 t

5 t 8 t 10 t 15 t 20 t 30 t 50 tHX fabbricazione di acciaio a tre fasi Forno ad arco elettrico senza carico regolazione della tensione elettrica:

Il forno ad arco elettrico HX prodotto dalla società è utilizzato principalmente nell'industria della colata, con una capacità compresa tra 0,5 t e 50 t. Tra questi, l'acciaio a fessura 0,5 t-30 t;Le caratteristiche principali del forno ad arco elettrico: elevata flessibilità, basso consumo energetico, breve ciclo di produzione, risparmio energetico e protezione dell'ambiente.

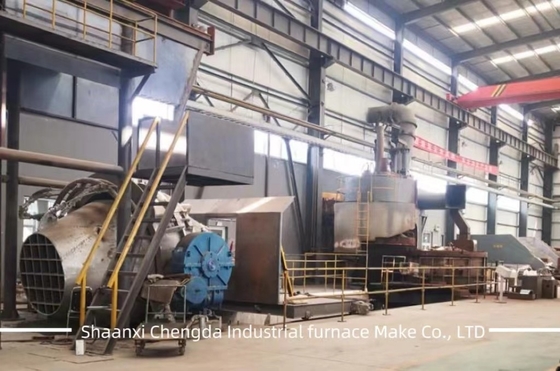

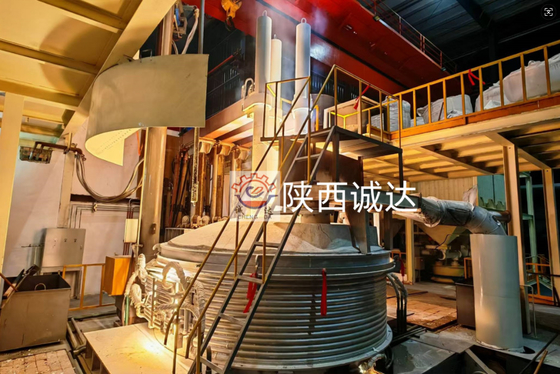

Il forno ad arco elettrico trifasico HX per la siderurgia ha la forma di un forno a carica superiore con copertura rivoluzionaria e di un forno ad arco con vasca di accensione.
Questa serie di apparecchiature elettriche comprende principalmente: potenza ad alta tensione
Sistema di alimentazione, trasformatore di forno, sistema di alimentazione a bassa tensione, sistema di controllo elettrico a bassa tensione, sollevamento automatico degli elettrodi
Sistema di regolamentazione, sistema informatico industriale.

Caratteristica del prodotto:

1Principio di funzionamento del sistema
2Sistema di alimentazione ad alta tensione

Descrizione dettagliata del prodotto:
Unigear ZS1 isolatore d'aria di metallo è progettato e sviluppato dalla società ABB Calor Emag SchaltanlagenAG.È dotato del più avanzato interruttore a vuoto VD4 del Gruppo ABB e dell'unità di controllo e protezione più avanzata e affidabileLa sua tecnologia avanzata rappresenta il più grande equipaggiamento di commutazione a metallo a isolamento dell'aria al mondo.In aggiunta alla prova di tipo del cambio unigear ZS1 in conformità ai requisiti della Commissione elettrotecnica internazionale (IEC) e della norma nazionale cinese ((GB), le prove pertinenti sono effettuate anche in conformità con i requisiti della Società di classificazione (LR,DNV,RINA,BV e GL).ha inoltre superato la prova di arco interno per dimostrare che può garantire efficacemente la sicurezza personale degli operatori e ridurre la perdita di attrezzature e processi di produzioneIn pratica, l'arco interno è raro o addirittura impossibile.

Flusso di processo del forno ad arco in acciaio trifase di tipo HX:

Unigear ZS1 switch cabinet è composto da due parti: cabinet fisso e parti rimovibili.camera dei cavi e camera a bassa tensione per parete divisoria.
Il rivestimento e la divisoria del cabinet sono realizzati in piastra d'acciaio rivestita di alluminio e zinco resistente alla corrosione e ad alta resistenza.sono rivestiti da bulloni su apparecchiature speciali, che garantisce l'uniformità delle dimensioni e l'elevata resistenza meccanica.e il livello di protezione è IP2X quando la porta della sala interruttore è aperta.
I dispositivi di riduzione della pressione sono installati in cima alla sala interruttori, alla sala bar del bus e alla sala cavi.
la pressione dell'aria interna dell'ingranaggio di commutazione aumenta e il dispositivo di sgancio della pressione superiore si apre automaticamente per rilasciare la pressione e scaricare il gas.L'anello di tenuta speciale installato sulla porta a led sigilla la porta dell'armadio per garantire la sicurezza personale degli operatori. quando l'alloggiamento adiacente è abbinato, ogni piastra laterale di metallo è separata l'una dall'altra,e uno strato tampone dell'aria 4 mm si forma tra le piastre laterali per rallentare l'impatto della falla di arco sul gabinetto temporaneoLa parete di separazione tra le camere del bus-bar può garantire che la falla di arco non si diffonda all'ingranaggio di commutazione adiacente, in modo da ridurre le perdite delle attrezzature e del processo produttivo.

Unigear ZS1 switch gear ha varie funzioni anti malfunzionamento per soddisfare i requisiti di "cinque prevenzione" di blocco.Tutti i principali bus di circuito sono arrotondati e coperti da manicotti isolanti termici riduttibili prodotti dalla società americana RaychemLa struttura del campo elettrico e la struttura dell'isolamento composito,la dimensione complessiva dell'apparecchiatura di scambio è ridotta per garantire una struttura ragionevole e compattaIn particolare, l'installazione, il funzionamento e la manutenzione possono essere effettuati di fronte all'armadietto per ridurre al minimo gli investimenti del cliente in ingegneria civile.
