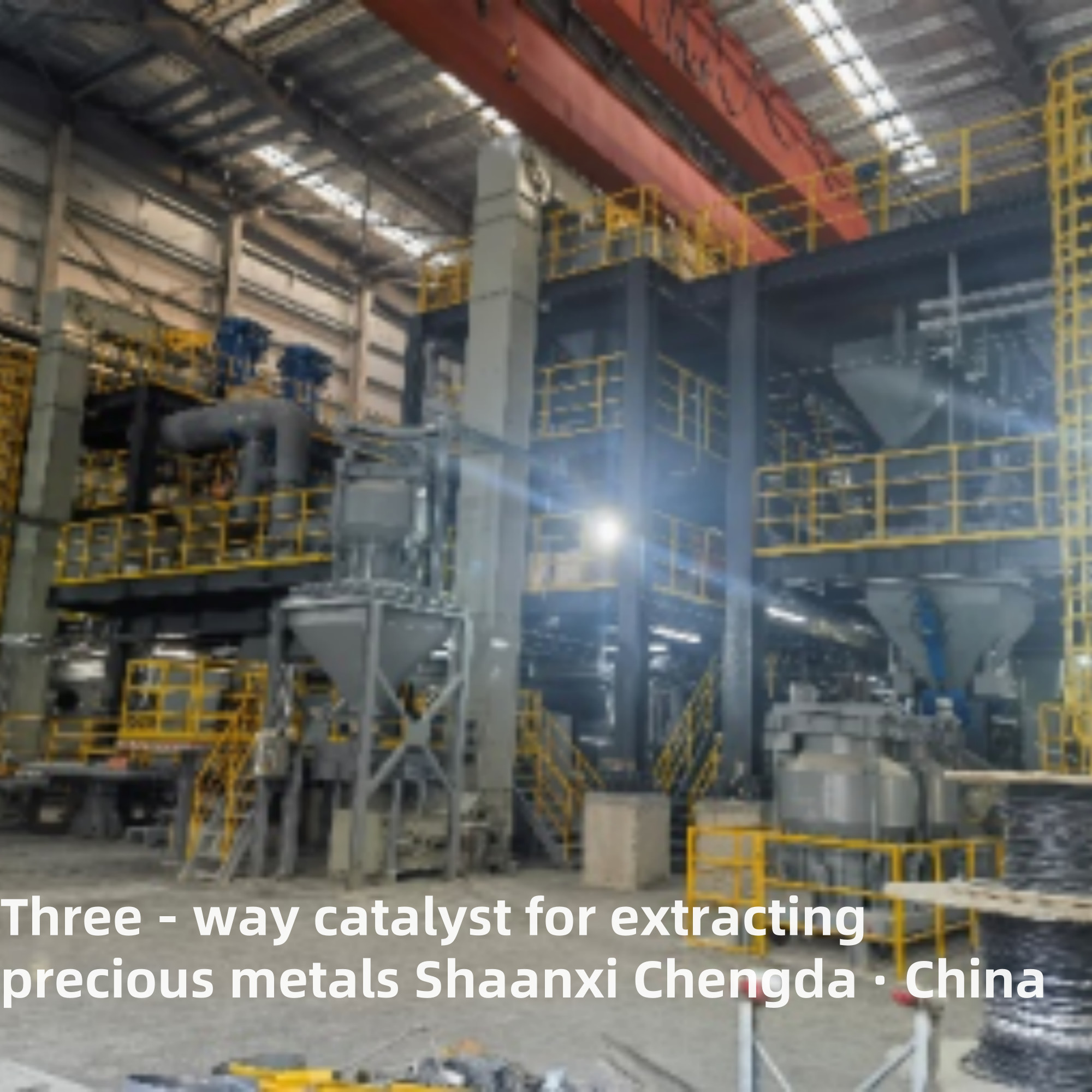

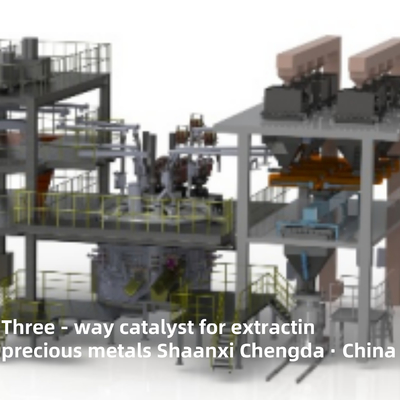

Catalizzatore a tre vie per l'estrazione di metalli preziosi

Applicazione dell'apparecchiatura:

Questa apparecchiatura viene utilizzata per ricevere scorie TBRC, catalizzatori di rifiuti, flusso, lega di FeSi, ecc. dalla sezione superiore,e rielaborare i prodotti di scorie provenienti dalla fase di fusione primaria per ottenere il miglior tasso di recupero.

Caratteristiche strutturali

1) Selezionare un corpo di forno fisso, copertura di forno combinato semicercato;
2) Adottare un braccio trasversale conduttivo composto di rame e acciaio completamente raffreddato ad acqua;
3) La progettazione della rete corta utilizza il metodo di connessione triangolare dell'elettrodo trifase, che ha una buona compensazione della rete corta, bassa impedenza, basso coefficiente di squilibrio trifase,elevato fattore di potenza e significativo effetto di risparmio energetico;
4) L'impiego della nuova tecnologia dei cavi raffreddati ad acqua e delle connessioni forzate a scaglie di rame, dei cavi raffreddati ad acqua e dei tubi di rame, la scelta di una connessione a bottone, che può ridurre la resistenza al contatto;
5) Adotta il blocco idraulico completo, il sollevamento dell'elettrodo adotta il sollevamento idraulico di controllo della valvola proporzionale, combinato con il controllo PLC, migliora la velocità di funzionamento del sistema dell'elettrodo;
6) alimentazione multipunto nel forno, per ottenere una distribuzione uniforme continua, controllo automatico della quantità di materiale;
7) I mattoni di magnesia-cromo/alluminio-cromo sono utilizzati nel rivestimento interno del forno, i mattoni in fondo al forno, i mattoni in fondo all'arco e alla linea di scorie,e il giubbotto acqueo di rame è utilizzato per il raffreddamento con acqua forte alla linea di scorie. The double water jacket design is used in the slag line to effectively guarantee the service life of the refractory materials in the furnace (2 years warranty for the side wall in contact with the molten liquid, 6 anni di garanzia per la parete laterale in assenza di contatto con il liquido fuso e 6 anni di garanzia per il fondo del forno);

Composizione dell'apparecchiatura:

Il sistema meccanico è composto principalmente da corpo del forno e giubbotto per l'acqua in rame, sistema di raffreddamento dell'aria del fondo del forno, coperchio semicercato del forno, sistema di sollevamento degli elettrodi, sistema di raccolta del fumo,sistema a maglia corta, sistema idraulico, sistema di raffreddamento dell'acqua, sistema di spazzatura, stazione di miscelazione, sistema di estrazione di ferro e scorie, piattaforma di funzionamento in acciaio, piattaforma di miscelazione e spazzatura in acciaio, rivestimento del forno, ecc.Le apparecchiature elettriche sono composte principalmente da trasformatori di forno elettrico, apparecchi di commutazione ad alta tensione, apparecchi di controllo a bassa tensione e sistema di controllo automatico del forno elettrico.

Forno elettrico per l'estrazione di metalli preziosi per catalizzatori a tre vie e trattamento delle ceneri volanti

Vantaggi principali:

1. Progettazione mirata: Ottimizzato per lo scarto TWC e le ceneri volanti industriali, che consente una separazione efficiente dei metalli preziosi dai materiali portatori (ceramica, allumina) e dalle matrici complesse.
2. Alto tasso di estrazione: adotta una tecnologia avanzata di fusione ad arco con controllo di temperatura preciso (1600-2000°C), raggiungendo un tasso di recupero dei metalli preziosi superiore al 98%.
3. Risparmio energetico e basse emissioni: dotato di un sistema di riscaldamento elettrico ad alta efficienza energetica e di un dispositivo di depurazione dei gas di combustione, conforme alle norme ambientali internazionali (EU ETS, US EPA).
4. Funzionamento stabile: Il sistema di controllo automatico integrato (PLC + HMI) garantisce una produzione continua con bassi costi di manutenzione.
5. Capacità personalizzabile: Disponibile in modelli da 50 a 5000 kg/ lotto per adattarsi a diverse scale di produzione.

Scenari di applicazione:

• Riciclaggio di catalizzatori a tre vie esausti dell'industria automobilistica.
• Estrazione di metalli preziosi da ceneri volanti di centrali a carbone.
• Trattamento dei rifiuti solidi industriali contenenti metalli preziosi.

Parametri tecnici (indicatori chiave):
