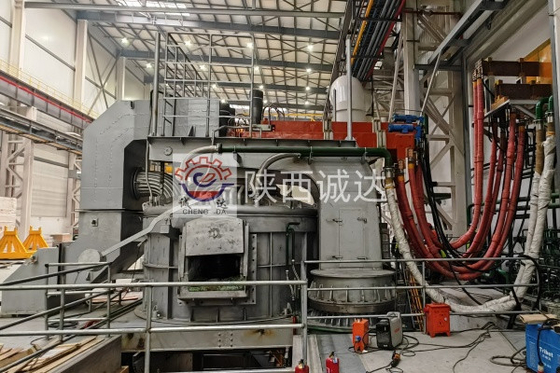

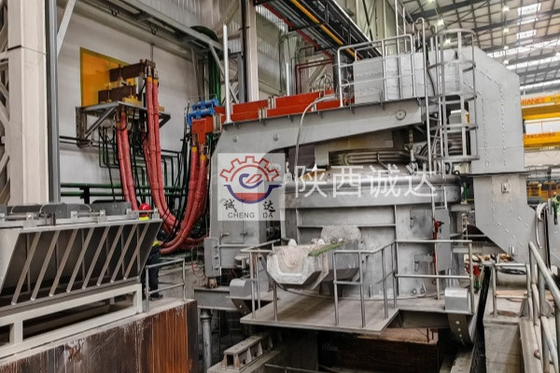

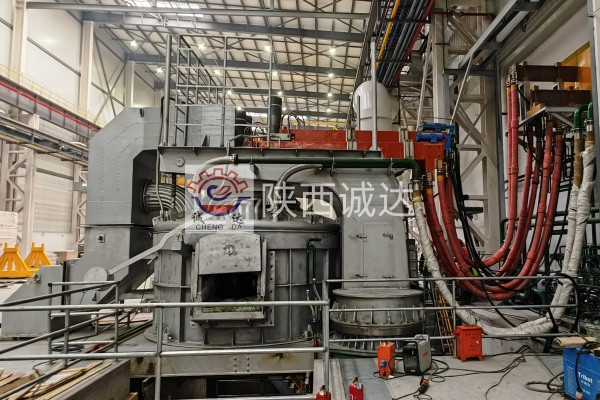

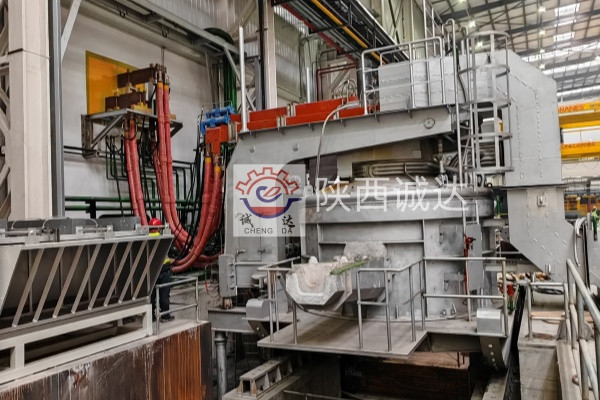

Forno ad arco elettrico a tre fasi per la fabbricazione dell'acciaio con tecnologia avanzata

1.1 Modello di apparecchiatura: forno ad arco elettrico a tre fasi per la siderurgia;

1.2 Finalità dell'apparecchiatura: a seconda del processo dell'utilizzatore, viene utilizzato in combinazione con il forno AOD per fornire acciaio fuso iniziale, che può essere utilizzato per la fusione di acciaio legato;

1.3 Flusso di processo:
Feeding → Closing and energizing → Arc piercing through the well → Main melting (oxygen assisted melting) → (temperature measurement and sampling) Melting and refining → (temperature measurement) Steel tapping → Furnace repair → Next process

1.4 Capacità di produzione:
Un'alimentazione una tantum, potenza di acciaio di 8 t, tempo di fusione principale (clear) sotto ossigeno ≤ 45 min, tempo di trasmissione di potenza (1600 °C) ≤ 50 min e tempo di ciclo < 75 min.
Indice di consumo energetico: limite massimo di consumo energetico (kW • h/t di metallo fuso) < 660

1.5 Parametri di fabbrica e condizioni del mezzo energetico:
1.5.1 Condizioni di alimentazione:
a. sistema di alimentazione elettrica a 10 kV CA
Tensione: 10kV ± 10% Fase: 3 Frequenza: 50±0,5Hz

Principio di funzionamento:
Il suo funzionamento è basato su un alimentatore a corrente alternata a tre fasi, che trasmette energia elettrica al sistema di elettrodi attraverso uno specifico sistema di alimentazione.Gli elettrodi sono generalmente accuratamente realizzati con materiali di carbonio o grafite, responsabile del collegamento della corrente e del mantenimento di uno stato stabile dell'arco, mentre il sistema di supporto dell'elettrodo garantisce che l'elettrodo sia saldamente posizionato.con una tensione di 1000 V o superiore a 1000 V, si forma un arco tra l'elettrodo e il materiale da fondere all'interno del forno.che può riscaldare rapidamente la carica metallica sopra il suo punto di fusioneAllo stesso tempo, regolando con precisione l'innalzamento e l'abbassamento degli elettrodi,la lunghezza dell'arco può essere regolata in modo flessibile, controllando così efficacemente la quantità e la distribuzione del calore in entrata nel forno.
b. Sistema di distribuzione a bassa tensione
Tensione 380V/220V+10% frequenza 50Hz sistema trifase a cinque fili computer collegato separatamente
