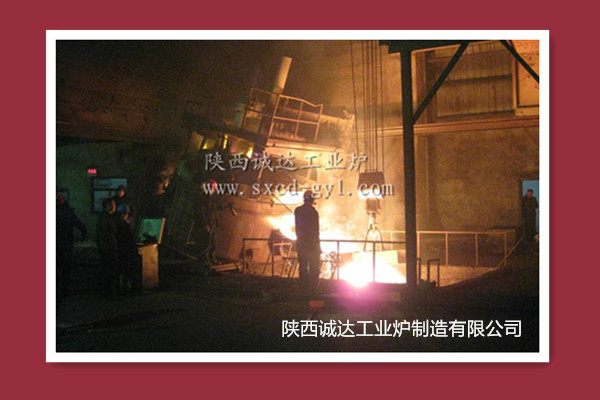

Fornaci ad arco elettrico a ferro di vanadio

Il forno ad arco di ferro di vanadio è un'attrezzatura chiave utilizzata specificamente per la produzione di leghe di ferro di vanadio.ha un'ampia gamma di applicazioni nella produzione di acciaio e altre legheLe prestazioni e le caratteristiche dei forni ad arco in ferro di vanadio determinano direttamente la qualità e l'efficienza di produzione dei prodotti in ferro di vanadio.

一Progettazione strutturale:
Corpo del forno efficiente ed energetico
Sistema di elettrodi preciso e stabile
Sistema di controllo intelligente e flessibile

二- Vantaggi prestazionali:
Produzione di ferro vanadio di alta purezza
Efficienza della fusione
Adattamento flessibile dei processi
Caratteristiche di risparmio energetico e protezione dell'ambiente

La produzione di vanadio è generalmente effettuata utilizzando forni di raffinazione ad arco elettrico, in genere con una capacità da 1,5 a 5 tonnellate.

三. l'apparecchiatura meccanica principale di un forno ad arco elettrico è costituita da diverse parti, tra cui il corpo del forno, il coperchio del forno, il meccanismo di sollevamento del coperchio del forno, il braccio trasversale conduttivo,dispositivo di sollevamento degli elettrodi, meccanismo di inclinazione del corpo del forno e altri dispositivi ausiliari.

1. corpo del forno:Il corpo del forno è composto da due parti: un componente metallico e un rivestimento in materiali refrattari.Il guscio del forno è saldato da una piastra di acciaio di spessore δ 16La porta del forno è utilizzata per osservare l'interno del forno e per operazioni quali la rimozione delle scorie, il campionamento e l'alimentazione.La porta del forno è generalmente coperta da una porta del fornoLa scanalatura in acciaio viene utilizzata per la scanalatura dell'acciaio e viene fissata al guscio del forno con bulloni e rivestita di materiali refrattari.
Requisiti per il materiale di rivestimento del forno ad arco elettrico: 1 Deve avere una sufficiente refrattaria e un punto di ammorbidimento del carico; 2 Deve avere una forte resistenza alle scorie;3 Dovrebbe avere una buona resistenza al raffreddamento e al riscaldamento rapidi4 Dovrebbe esserci una resistenza sufficiente; 5 Bassa conduttività termica e bassa conduttività elettrica.
2. Copertura del forno:Il coperchio del forno è un coperchio del tipo piastra raffreddato ad acqua con chiodi appesi alla scrofa saldati all'interno. Durante l'uso normale, la scrofa può essere appesa, il che può prolungare la vita utile del coperchio del forno.L'anello di tenuta dell'elettrodo è un anello di materiale refrattari personalizzato, installato sul foro dell'elettrodo riservato al coperchio del forno.
3. Meccanismo di sollevamento del coperchio del forno:È costituito da due cilindri a pistoni montati sul retro di due travi curve, che sollevano o abbassano il coperchio del forno attraverso quattro punti di sollevamento collegati alla corta catena anulare del coperchio del forno.L'altezza massima di sollevamento del coperchio del forno è di 300 mm.
4. braccio trasversale conduttivo:Il braccio trasversale conduttivo è composto principalmente da un corpo del braccio trasversale, testa di pinza, supporto del cerchio, cilindro di olio, leva, ecc. Il corpo del braccio trasversale è circondato da raffreddamento ad acqua e ha un canale d'acqua all'interno.È saldata con una piastra composita di acciaio di rame, che riduce le molteplici componenti di isolamento complesse del braccio trasversale originale, ne semplifica la struttura, ne riduce il peso, aumenta la potenza di trasmissione e riduce le perdite di rete di circa il 10%.La pinza conduttiva è fatta di materiale cromato in bronzoSi tratta di un prodotto brevettato sviluppato ed esclusivamente prodotto dalla nostra azienda, ed è attualmente un materiale ideale per le pinze degli elettrodi.
Il meccanismo a elettrodo sciolto è di tipo pneumatico a staffa a molla.
5. Dispositivo di sollevamento degli elettrodi: il dispositivo di sollevamento degli elettrodi è di tipo a colonna fissa e il meccanismo di sollevamento degli elettrodi è costituito da un motore elettrico, un tamburo riduttore, una puleggia, un filo di acciaio,e dotato di un martello di bilanciamento.

I requisiti principali per le proprietà fisiche degli elettrodi di grafite sono i seguenti:
1 Alta resistenza al volume; 2 Basso coefficiente di resistenza; 3 Alta conduttività termica; 4 Basso coefficiente di espansione termica; 5 Piccolo modulo elastico e resistenza meccanica sufficiente.
6Meccanismo di inclinazione del corpo del forno: il meccanismo di inclinazione del corpo del forno è di tipo inclinazione a fondo, che può inclinare il corpo del forno di 40-45° verso la direzione del solco di scarico in acciaio attraverso due bombole d'olio inclinabili,garantire che il liquido finito nel forno venga svuotato al momento della scarica, e inclinazione di 12-20° verso la direzione della porta del forno per la rimozione delle scorie, la misurazione della temperatura, il campionamento e altre operazioni.l'estremità della scanalatura in acciaio si muove orizzontalmente per una piccola distanza, e la velocità di inclinazione può essere regolata.
