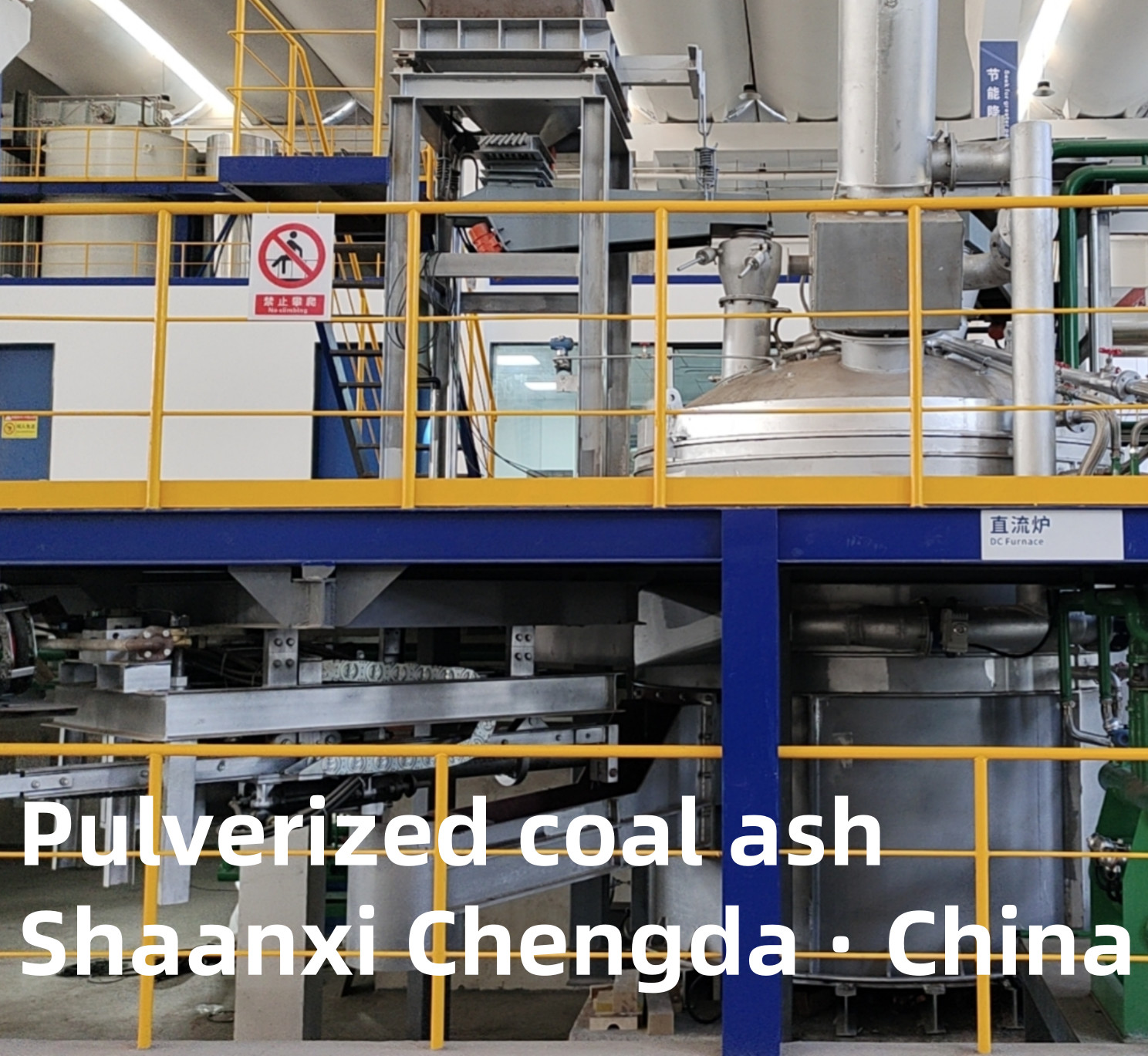

Ceneri di carbone polverizzati per impianti siderurgici con alimentazione diretta a forno

Cene di carbone polverizzate

Utilizzo delle attrezzature:
Utilizzato principalmente per il trattamento delle ceneri volanti, il tasso di utilizzo del metodo tradizionale di riscaldamento ad arco è spesso inferiore all'80%, quindi il forno adotta la rottura diretta dell'arco di plasma ad alta pressione per pretrattarlo,L'analisi delle emissioni di CO2 è stata effettuata in base a una serie di analisi condotte nel corso del corso del secolo.
Vantaggi: il processo di fusione diretta dei materiali di degradazione mediante arco di plasma ad alta temperatura in forno a corrente continua soddisfa le condizioni appropriate per la fusione diretta per degradazione ionica.
Il processo è semplice ed ha un'elevata efficienza.

Caratteristiche tecniche dell'apparecchiatura:
La tecnologia di fusione del forno a plasma presenta un recupero efficiente dei metalli preziosi, in modo che il recupero dei metalli preziosi sia notevolmente migliorato, il forno elettrico a corrente continua ha i seguenti vantaggi:
1) La temperatura del centro dell'elettrodo del forno elettrico a corrente continua è alta fino a 3000-5000C e il calore è concentrato,e la fusione continua è più adatta per la fusione rapida e di grandi quantità di cenere volante.
2) Il forno elettrico a corrente continua ha un basso effetto di lampeggiamento e rumore, che è molto vantaggioso per la rete elettrica e per l'operatore, e il suo effetto di lampeggiamento è solo del 50% al 70% del forno elettrico a corrente alternata,e il rumore durante il funzionamento dell'arco sommerso è inferiore di oltre 20 dB a quello del forno elettrico a corrente alternataIl fattore di potenza naturale è elevato e il fattore di potenza può raggiungere 0,92 ~ 0,94 senza compensazione.
3) Il consumo di energia del forno elettrico a corrente continua è inferiore del 10% ~ 15% a quello del forno ad arco elettrico a corrente alternata, il consumo di elettrodi è del 40% ~ 60% del forno a arco alternato,e la capacità di produzione è aumentata di ~ 10% rispetto al forno elettrico CA.
4) Poiché la temperatura di funzionamento del forno elettrico è superiore a quella del forno elettrico dello stesso tipo,la struttura complessiva è coerente con quella dello stesso tipo di forno esternoLa struttura di copertura del forno raffreddato ad acqua a tubo fisso fornisce un dispositivo efficace di raccolta e di sigillamento del gas per il funzionamento di fusione e il trattamento del gas.
5) L'intero corpo del forno adotta il metodo di separazione dei materiali liquidi di scorie e dei metalli preziosi, e la parte anteriore del corpo del forno è dotata di un'uscita orizzontale di scorie,e il corpo del forno è fissato.
6) Adottare la modalità complessiva di elettrodo di fondo multi-touch del fondo del forno, che può risolvere efficacemente il fenomeno di deflessione dell'arco del forno DC.Il fondo del forno è dotato di un dispositivo di misurazione della temperatura per rilevare il rivestimento del fondo del forno in tempo reale.
7) Impostare due macchine per chiudere gli occhi di tipo pendente per aprire e chiudere gli occhi della bocca di scorie e della bocca di ferro per mantenere l'atmosfera protettiva nel forno.
8) L'alimentazione integrata del raddrizzatore adotta un dispositivo di raddrizzatore a ponte completo a tre fasi, l'alimentazione AC viene rettificata in un'alimentazione CC stabile e affidabile,che può regolare una vasta gamma di tensione ed è adatto a una varietà di processi materialiIl dispositivo rettificatore è raffreddato da apparecchiature di raffreddamento chiuse indipendenti, sicure e affidabili.
9) Il comando di sollevamento dell'elettrodo adotta il regolatore programmabile Siemens, l'attuatore adotta la valvola proporzionale tedesca Parker per controllare la modalità di sollevamento del cilindro idraulico,e il controllo a doppio circuito chiuso di tensione e corrente è implementatoL'apparecchio elettrico a bassa tensione utilizza componenti Schneider per garantire efficacemente l'affidabilità e la natura avanzata dell'apparecchiatura.
10) Sistema operativo informatico DCS avanzato, funzionamento in tempo reale e gestione operativa del processo operativo e dei parametri operativi.

Descrizione della struttura dell'apparecchiatura:

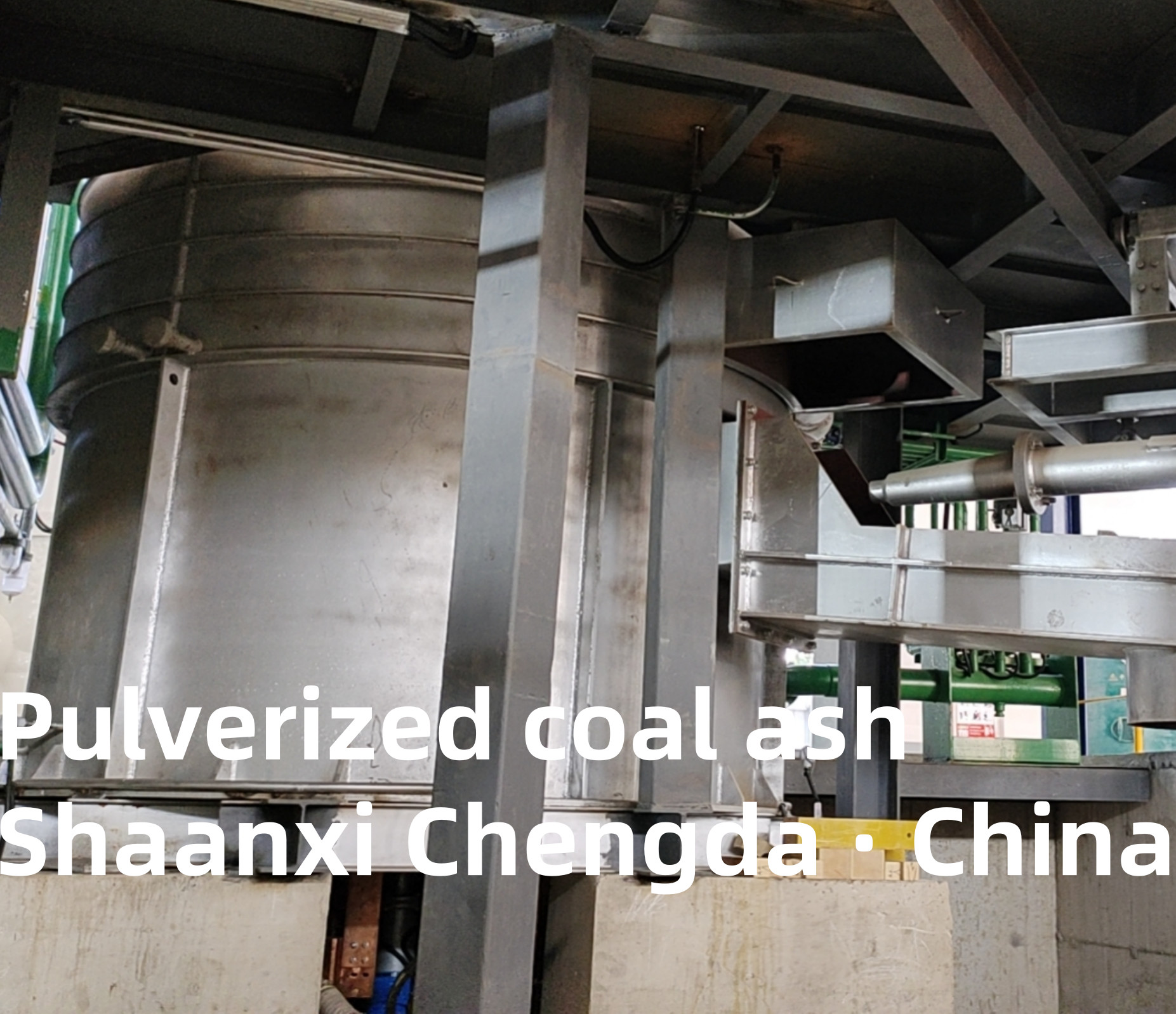

1.Corpo del forno
Il corpo del forno è suddiviso in due parti: il guscio superiore e quello inferiore.

2. Copertura del forno
Il coperchio del forno viene raffreddato con acqua tubolare

3Dispositivo di sollevamento degli elettrodi e braccio trasversale degli elettrodi
Il dispositivo di sollevamento dell'elettrodo è costituito da un braccio trasversale dell'elettrodo e da una colonna

4. Piattaforma di inclinazione del forno
La piattaforma di inclinazione del corpo del forno è una parte strutturale integrata saldata

5Sistema di cortocircuito
Il sistema di rete corta è collegato dalla barra di rame all'estremità di uscita secondaria del trasformatore del forno elettrico

6Sistema idraulico
Il sistema idraulico è composto da un dispositivo di pompa idraulica, un accumulatore, un gruppo di valvole di controllo e altri componenti

7Sistema di raffreddamento dell'acqua
Il sistema di raffreddamento dell'acqua è costituito da manometro, termometro, valvola a farfalla e distributore d'acqua

8Sistema di stoccaggio e sistema di trasporto pneumatico

9. cucchiaio di ferro, dispositivo di scorie
Il ferro e la scorie vengono aperti direttamente con la macchina di chiusura e la lega viene aperta con il tipo appeso.
