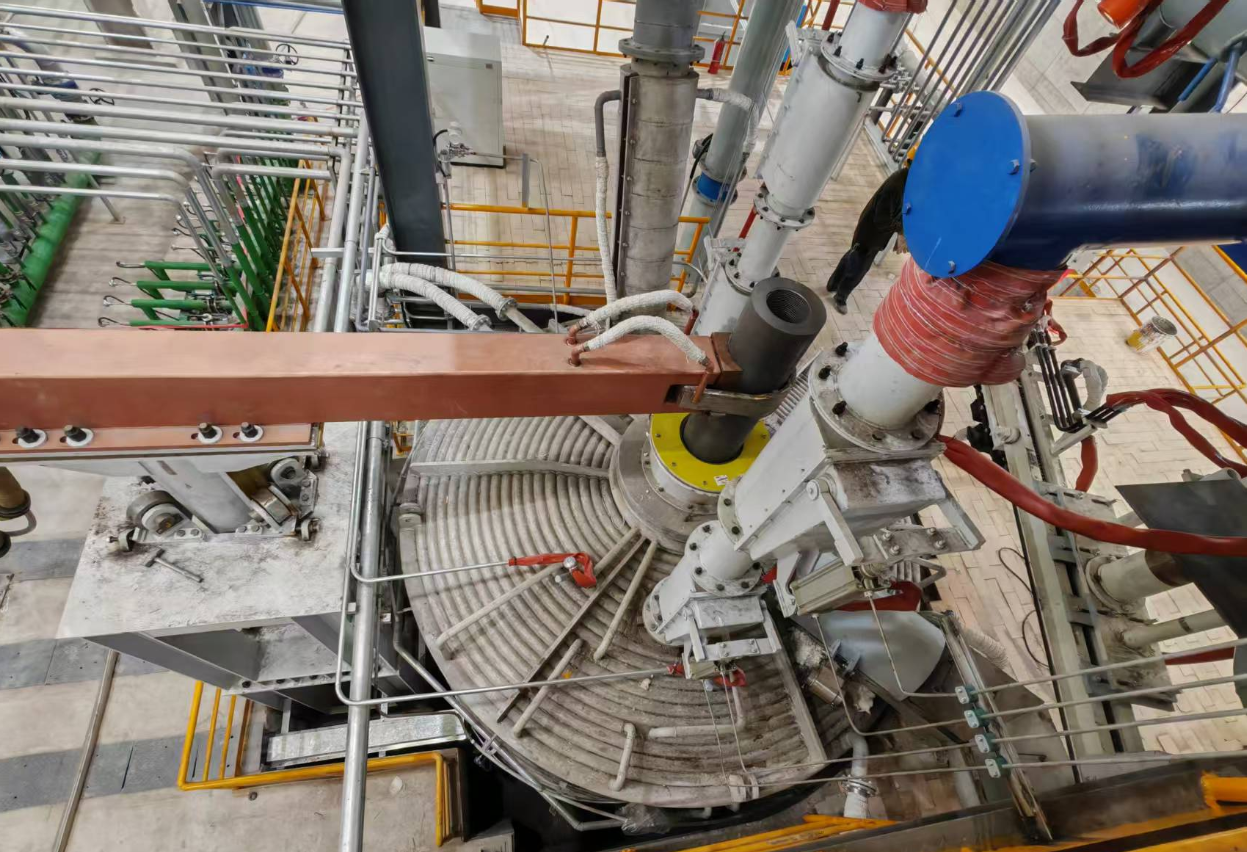

Forno ad arco elettrico a corrente continua a magnesio 3000kVA

Il forno è un'unità di fusione ad arco di corrente continua dedicata alle scorie di riduzione del magnesio generate dal processo Pidgeon e da vie di riduzione termica simili.molto alcalino e contiene magnesio metallico residuo insieme al ferrosilicio non reagitoIl progetto dell'arco a corrente continua da 3000 kVA fornisce un arco concentrato e stabile.quindi la scorie viene fusa e ridotta in un sistema chiuso invece di essere immagazzinata.

Perché la tecnologia dell'arco a corrente continua si adatta allo scisto di magnesio

• Calore di arco concentrato:l'arco di corrente continua è stabile e concentrato, raggiungendo rapidamente i 1500-1650 °C, anche se la scorie di magnesio è un cattivo conduttore prima della fusione.
• Controllo dell'elettrodo a doppio circuito chiuso:il sollevamento dell'elettrodo è azionato da un comando a frequenza variabile PLC con feedback di corrente e tensione in tempo reale, mantenendo costante la lunghezza dell'arco quando la composizione della scorie cambia.
• Fattore di potenza naturale elevato:00,90 o superiore senza una banca di compensazione, riducendo le sanzioni di potenza reattiva a livello dell'impianto.
• Consumo di elettrodi inferiore:Il consumo di elettrodi di grafite è inferiore del 30%-50% rispetto a un forno CA comparabile e i lampeggiamenti, il rumore e le perturbazioni armoniche sono notevolmente ridotti.
• Fornitore di alimentazione a più elettrodi:La carica non conduttiva e parzialmente fusa può ancora essere fusa in modo affidabile, evitando le zone di ponte e morte tipiche del funzionamento AC.

Flusso di processo

1. Le scorie di magnesio vengono frantumate, filtrate e mescolate con una piccola quantità di flusso e riduttore in una stazione di batch.
2. L'alimentazione automatica consegna la miscela al forno attraverso una porta di ricarica sigillata con soppressione della polvere.
3. L'arco di corrente continua scioglie la carica in una piscina di fluidi; le fasi metalliche e di lega si depositano sul fondo mentre la scorie ossidate galleggia.
4. Il metallo viene estratto attraverso il foro inferiore per la fusione di lingotti o la granulazione; la scorie viene estratta in avanti attraverso la tacca di scorie per la vitrificazione, il raffreddamento e l'uso a valle.
5. Il gas di scarico entra in una camera di sedimentazione e in un filtro a sacchetto, con emissioni mantenute al di sotto di 10 mg/m3.

Parametri tecnici

Portata della fornitura

Armadio trasformatore e raddrizzatore, corpo del forno ad arco a corrente continua con guscio raffreddato ad acqua, colonna di elettrodi e meccanismo di sollevamento, sistema di ricarica sigillato, scorie e gruppi di scarico metallico,stazione di raffreddamento dell'acqua circolante, stazione idraulica, treno per la rimozione della polvere, armadio di automazione PLC, messa in servizio e formazione degli operatori.

Servizio

Lavori di prova di processo su campioni di scorie del cliente, disegni generali e di fondazione, supervisione dell'installazione, messa in servizio a freddo e a caldo, garanzia di 12 mesi per i componenti principali,e supporto remoto attraverso la rete di controllo del forno.

Applicazioni

Utilizzazione di scorie di impianti di magnesio, recupero di scorie metalliche di riduzione del magnesio, produzione di materiali secondari a base di silicati di calcio e co-elaborazione di scorie di magnesio con scorie siderurgiche o ceneri volanti.

Ci dica la sua composizione di scorie e tonnellaggio giornaliero e noi misureremo il trasformatore, il diametro dell'elettrodo e la capacità di raffreddamento per il suo impianto.
