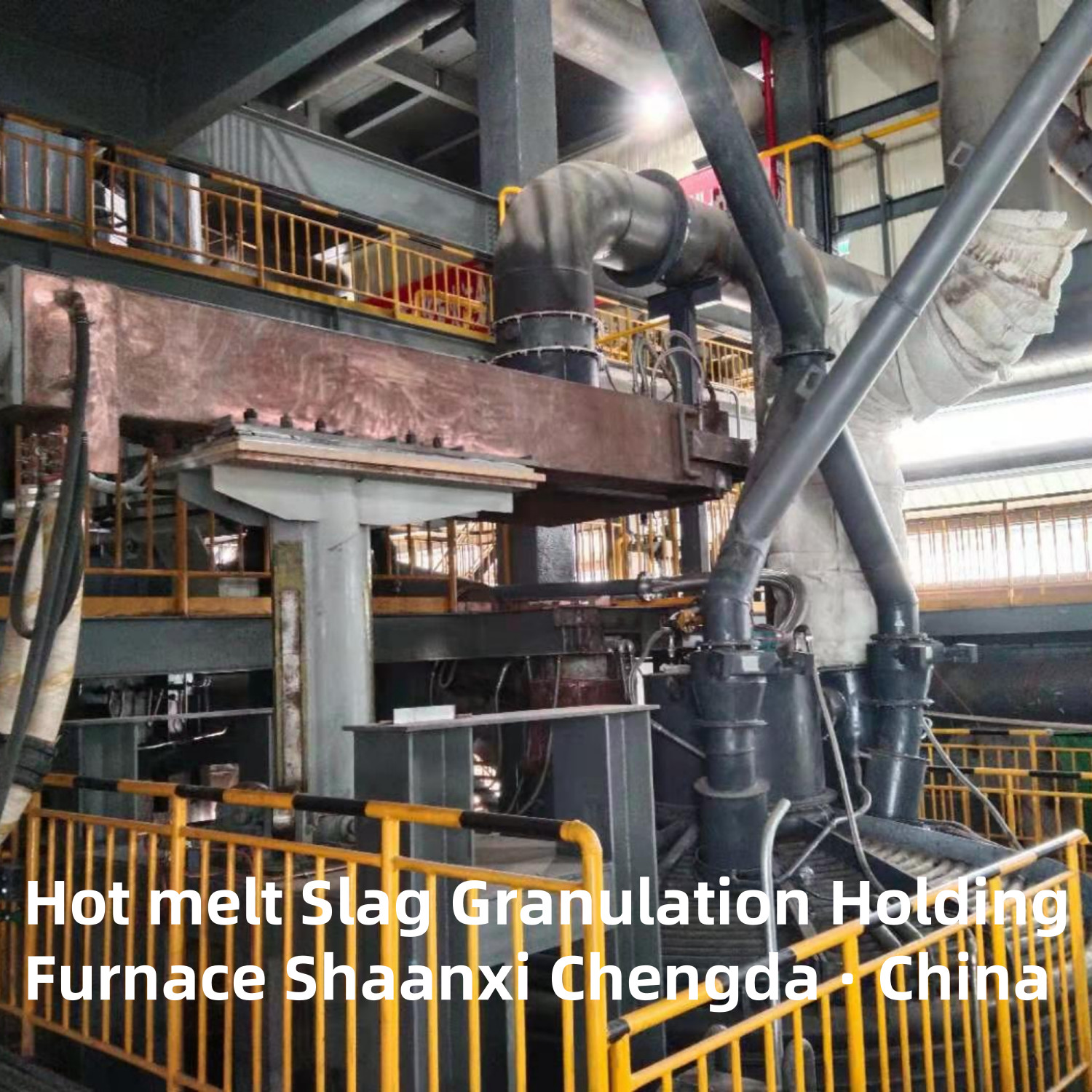

Apparecchiatura per forno di mantenimento per granulazione di scorie fuse a caldo

Forno di mantenimento per la granulazione della scoria fusa a caldo

Utilizzo dell'apparecchiatura:

  Utilizzato per ricevere la scoria fusa a caldo dall'altoforno, come isolamento della scoria dell'altoforno, stoccaggio, impianti di riscaldamento.

Panoramica dell'apparecchiatura:

  Dopo lo scarico intermittente della scoria dell'altoforno, questa viene temporaneamente immagazzinata nell'apparecchiatura e fornita al dispositivo di granulazione secondo una certa portata per raggiungere lo scopo di una granulazione stabile e continua. Allo stesso tempo, al fine di ridurre la temperatura della scoria durante lo stoccaggio temporaneo e influenzare la successiva granulazione, la scoria dell'altoforno può essere riscaldata.

Caratteristiche del prodotto:

  Design del corpo del forno e del coperchio del forno termoisolante, minimizza la perdita di calore, massimizza l'utilizzo del preriscaldamento.

Parametri e indicatori principali:

1, quantità di stoccaggio della scoria: circa 75 t;
2, capacità della scoria 30 ~ 60 tonnellate/ora;
3, temperatura di scarico della scoria ≧1420℃;
4, temperatura della scoria ~ 1500℃ (da misurare);
5, capacità di riscaldamento: aumento massimo orario della temperatura della scoria ≧50℃;
6, requisiti di dissipazione del calore del corpo del forno (funzionamento normale):
  Temperatura della parete del forno: ≤ 80℃;
  Temperatura superiore: ≤120℃;
  Temperatura del fondo del forno: ≤ 80℃.

Descrizione della struttura dell'apparecchiatura:

1. Corpo del forno;

2. Rivestimento del forno;

3. Ugello scorrevole di controllo del flusso di raffreddamento ad acqua;

4. Coperchio del forno per la conservazione del calore e dispositivo di sospensione;

5. Sistema di sollevamento degli elettrodi; 6, sistema idraulico;

7. Sistema a rete corta;

8. Serbatoio dell'acqua e distributore d'acqua;

9. Dispositivo di ingresso della scoria;

10. Uscita fumi raffreddata ad acqua;

11. Macchina per l'apertura del forno;

12. Trasformatore del forno elettrico;

13. Quadro ad alta tensione;

14. Sistema di controllo del forno elettrico.

Funzione dell'apparecchiatura

• Ricezione e stoccaggio della scoria: Viene utilizzato per ricevere la scoria fusa a caldo dagli altiforni o da altre apparecchiature di fusione e per immagazzinarla temporaneamente per tamponare lo scarico intermittente della scoria e fornire una fonte di scoria continua per il successivo processo di granulazione.
• Conservazione del calore e controllo della temperatura: Adottando efficaci misure di conservazione del calore e dispositivi di riscaldamento, la temperatura della scoria viene mantenuta a un livello relativamente alto (ad esempio, superiore a 1400°C). Ciò impedisce alla scoria di solidificarsi durante lo stoccaggio e ne garantisce la fluidità, il che favorisce le successive operazioni di granulazione.
• Scarico controllato: In base ai requisiti di produzione del sistema di granulazione, la scoria nel forno viene scaricata a una certa portata e velocità per garantire la stabilità e la qualità del processo di granulazione.

Composizione strutturale

• Corpo del forno: La struttura del corpo del forno comprende il guscio del forno, il rivestimento, ecc. Il guscio del forno è solitamente realizzato con piastre d'acciaio per garantire la resistenza e la stabilità del corpo del forno. Il rivestimento è composto da più strati di materiali refrattari. Ad esempio, il rivestimento laterale del forno può includere uno strato di pannello di amianto, uno strato di materiale compattato e uno strato di mattoni di carbonio dall'esterno verso l'interno, e il fondo del forno include uno strato di mattoni ad alto contenuto di allumina, uno strato di aggregato refrattario e uno strato di mattoni di carbonio. Questa struttura può ridurre efficacemente la perdita di calore e migliorare la durata del rivestimento del forno.
• Sistema di riscaldamento: Vengono spesso utilizzati il riscaldamento ad arco elettrico o altri metodi di riscaldamento elettrico. Il sistema di sollevamento degli elettrodi è una parte importante del riscaldamento ad arco elettrico, che può regolare la posizione dell'elettrodo per controllare la potenza di riscaldamento e l'area di riscaldamento per garantire un riscaldamento uniforme della scoria nel forno.
• Dispositivi di ingresso e uscita della scoria: Il dispositivo di ingresso della scoria viene utilizzato per collegarsi all'apparecchiatura di spillatura della scoria del forno di fusione a monte per garantire l'ingresso regolare della scoria fusa nel forno di mantenimento. Il dispositivo di uscita della scoria è dotato di un ugello scorrevole di controllo del flusso raffreddato ad acqua o di altri dispositivi di controllo del flusso per controllare con precisione la portata di scarico della scoria.
• Sistemi ausiliari: Compresi sistemi idraulici, sistemi a rete corta, sistemi di raffreddamento ad acqua, apparecchiature elettriche e sistemi di controllo. Il sistema idraulico viene utilizzato per azionare il dispositivo di sollevamento degli elettrodi e altre parti mobili; il sistema a rete corta è responsabile della trasmissione dell'energia elettrica; il sistema di raffreddamento ad acqua viene utilizzato per raffreddare componenti chiave come elettrodi e coperchi del forno per evitare il surriscaldamento; le apparecchiature elettriche e il sistema di controllo vengono utilizzati per controllare l'intero processo operativo dell'apparecchiatura, tra cui il controllo della temperatura, il controllo del movimento degli elettrodi e il controllo dello scarico della scoria.

Caratteristiche tecniche

• Grande capacità di stoccaggio della scoria: Generalmente, la capacità di stoccaggio della scoria può raggiungere circa 75 tonnellate e la capacità di trattamento della scoria è di 30-60 tonnellate all'ora, il che può soddisfare le esigenze di produzione di sistemi di granulazione di grandi e medie dimensioni.
• Bassa perdita di calore: Il corpo del forno per la conservazione del calore e il design del coperchio del forno minimizzano la perdita di calore e le prestazioni di conservazione del calore sono eccellenti. Ad esempio, quando l'apparecchiatura è in funzione normalmente, la temperatura della parete del forno è ≤ 80°C e la temperatura superiore è ≤ 120°C.
• Buone prestazioni di aumento della temperatura: Ha una certa capacità di riscaldamento e l'aumento massimo orario della temperatura della scoria può essere ≥ 50°C, che può aumentare rapidamente la temperatura della scoria all'intervallo richiesto e mantenere la stabilità della temperatura della scoria.
