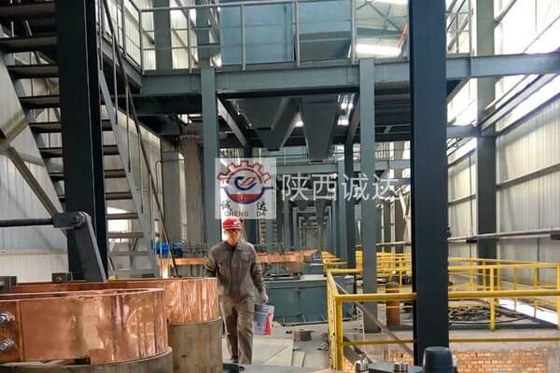

Equipaggiamento di sistema di forno ad arco elettrico a corindone bianco con certificazione ISO 9001

1. Visualizzazione del progetto:
1.1 Modello di apparecchiatura: BGYL-2000KVA sistema di forno ad arco elettrico a corindone bianco;
1.2 Utilizzo delle apparecchiature: utilizzato principalmente per la fusione di abrasivi e materiali refrattari quali corindone bianco, allumina fusa, mullite, ecc.;
1.3 Forma dell'apparecchiatura: il forno al corindone bianco è un forno fisso, con un coperchio, una gonna, un alimentatore superiore e una struttura esterna di raffreddamento con acqua spruzzata sulla parete del forno.

2Caratteristiche del sistema
2.1 Forme strutturali di alimentazione della parte superiore del forno, copertura del forno raffreddata ad acqua e raffreddamento esterno con acqua spruzzata sulla parete del forno;
2.2 Ogni fase adotta una rete corta di risparmio energetico composta da filo morbido di rame, attraverso barre di rame a parete, barre di rame, traverse di acciaio strutturali (tipo di carrello di sollevamento), ecc.;
2.3 Regolatore automatico avanzato e affidabile per il sollevamento di elettrodi a motore a frequenza variabile: può funzionare sia automaticamente che manualmente.
2.4 Il guscio del forno è in acciaio da caldaia da 20 g, spessore di 20 mm, senza rinforzo, e la carrozzina del forno ha una struttura circolare;La piastra di acciaio inferiore e la gonna della macchina forno sono fatti di piastra di acciaio di spessore 20 mm;
2.5 La pinza degli elettrodi adotta un metodo di pinza della cintura, che è affidabile e ha una lunga durata di vita;
2.6 La pinza dell'elettrodo adotta il metodo di azionamento pneumatico;
2.7 La tensione primaria del trasformatore è di 35 KV e la tensione secondaria di 200-130 V in sette livelli.
2.8 L'entrata del sistema di refrigerazione dell'acqua è dotata di dispositivi di controllo della pressione e della temperatura dell'acqua, nonché di allarmi acustici e luminosi.
2.9 I parametri del forno elettrico sono monitorati e gestiti tramite un touch screen.
2.10 Il materiale trasportatore adotta un sistema di trasporto pneumatico a fase ultra densa.

3Descrizione della struttura del sistema e principio di funzionamento
Il forno al corindone bianco è un forno fisso a tubo retto raffreddato ad acqua con un coperchio fisso, una gonna, una piattaforma di carico superiore e una piattaforma del corpo del forno.La struttura esterna di raffreddamento con acqua spruzzata della parete del forno è composta dalle seguenti parti meccaniche::
a. corpo del forno;
b, macchina del forno;
c. sistema di rete corta secondaria;
d. copertura e scaffale fisse di forno raffreddato ad acqua a tubo retto;
e, controllore del veicolo;
f, sistema di raffreddamento ad acqua;
g, sistema di trasporto di fase ultra densa
h, sistema di rimozione della polvere
i, sistema di controllo elettrico

Principio di funzionamento
Questo apparecchio si basa sull'energia elettrica e utilizza l'enorme calore rilasciato dall'arco formato tra l'elettrodo e la carica del forno per ottenere la fusione.Quando la corrente viene introdotta nel forno attraverso l'elettrodoIn questo momento la temperatura nell'area dell'arco si è immediatamente elevata a oltre 3000 °C,e la potente energia termica sciolse rapidamente la carica del forno fatta principalmente di polvere di allumina industrialeIn condizioni di alta temperatura, la carica di forno subisce una serie di complessi cambiamenti fisici e chimici, che alla fine si raffreddano e solidificano per formare corindone bianco di alta qualità.Durante il processo di fusione, l'energia elettrica viene convertita in efficienza in energia termica, fornendo le condizioni di alta temperatura necessarie per la formazione di corindone bianco.Un controllo preciso della temperatura e un ambiente di arco stabile garantiscono la costanza della qualità dei prodotti di corindone bianco.

Parametro tecnico:
Specifiche di potenza: generalmente adatte per alimentatori ad alta potenza, quali forni elettrici ad arco di corindone bianco HY2.8-4000KVA, sistema di alimentazione AC 10kV, gamma di tensione di 10kV ± 10%,3 fasi, frequenza di 50 ± 0,5 Hz; la tensione del sistema di distribuzione a bassa tensione è 380V/220V+10%-15%, con frequenza di 50 ± 0,5 Hz.L'input di potenza potente e stabile soddisfa i requisiti energetici per la generazione di alte temperature nei forni ad arco elettrico.
Parametri degli elettrodi: di solito vengono selezionati elettrodi di grafite di alta qualità, che hanno una buona conducibilità e resistenza ad alte temperature.e altre dimensioni dell'elettrodo sono determinate in base alle specifiche specifiche e ai requisiti del processo di produzione del forno ad arco elettricoAd esempio, il diametro comune dell'elettrodo è di 250 mm, che può funzionare in modo stabile in ambienti ad alta temperatura e alta corrente,garantire la generazione continua dell'arco e l'approvvigionamento stabile di calore all'interno del forno.
Controllo della temperatura: questo dispositivo è in grado di ottenere un controllo della temperatura estremamente preciso, aumentando e mantenendo rapidamente la temperatura all'interno del forno al di sopra di 2000 °C,che soddisfano i severi requisiti per l'alta temperatura nella fusione del corindone biancoAttraverso sistemi avanzati di monitoraggio e controllo della temperatura, la regolazione in tempo reale della corrente, della tensione e di altri parametri degli elettrodi garantisce una temperatura uniforme e stabile all'interno del forno.fornendo una garanzia affidabile per la fusione di alta qualità del corindone bianco.
Indicatore di potenza: prendendo come esempio le apparecchiature HY2.8-4000KVA, la potenza giornaliera di una singola serie di apparecchi può raggiungere 25 tonnellate.Se calcolato in base a un sistema di lavoro continuo con 330 giorni lavorativi all'annoPer raggiungere una produzione annua di 30000 tonnellate, sono necessarie quattro serie di tali apparecchiature.L'output di apparecchiature di forno ad arco elettrico di diverse specifiche varia, e una scelta ragionevole può essere fatta in base alla scala di produzione dell'impresa e alla domanda del mercato.
2.11 Il sistema di rimozione della polvere adotta un sistema di rimozione della polvere a due fasi con filtro a sacchetto ciclone.
