Introduzione del prodotto dei cavi raffreddati ad acqua

Luogo di origine	Cina
Marca	Shaanxi Chengda
Certificazione	ISO 9001
Numero di modello	Negoziare in base alla capacità di elaborazione delle apparecchiature
Quantità di ordine minimo	1 unità
Prezzo	The price will be negotiated based on the technical requirements and supply scope of Party A
Imballaggi particolari	Discutere in base ai requisiti specifici della Parte A
Tempi di consegna	2 mesi
Termini di pagamento	L/C,T/T,Western Union,D/P
Capacità di alimentazione	Completare la catena di fornitura di produzione, fornire in tempo e soddisfare gli standard di quali

Dettagli

Utilizzo per la macchina	caricatore 300G/700G/800G /900G	Compatibilità	Universale
Usare la vita	20 giorni lavorativi	Adattatore	Stihl
Caratteristica	Alto rendimento	Nome prodotto	Pezzi di ricambio
Dimensione di alimentazione	0,5 mm	Categoria	Automobilistico
Materiale	acciaio	Pacchetto di trasporto	Imballaggio nudo
Voltaggio	220/380V 50/60HZ	Resistenza all'abrasione	98%
Trasparenza	Trasparente	Paese di origine	Cina
Evidenziare	pezzi di ricambio di cavi raffreddati ad acqua , cavo raffreddato ad acqua con garanzia , Cavi industriali raffreddati ad acqua

Lasciate un messaggio

Descrizione di prodotto

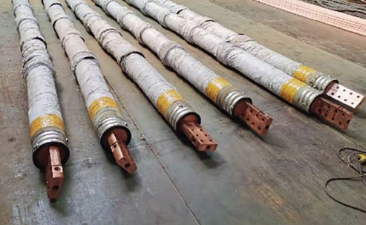

Introduzione al prodotto cavo raffreddato ad acqua

1. Panoramica del prodotto

Il cavo raffreddato ad acqua è il componente di collegamento conduttivo principale per forni ad arco sommerso, forni per ferroleghe, forni industriali per silicio, forni per carburo di calcio, forni di raffinazione e vari forni elettrici metallurgici ad alta corrente. Effettua la trasmissione di una corrente elevata tra la rete corta, il portaelettrodo e il lato secondario del trasformatore.

I cavi convenzionali in rame nudo generano un forte calore in presenza di corrente elevata, con conseguente aumento della temperatura, notevole perdita di potenza, facile invecchiamento e frequenti sostituzioni. Il nostro cavo raffreddato ad acqua adotta una struttura di raffreddamento ad acqua circolante interna, che elimina rapidamente il calore joule generato durante la trasmissione di corrente. Presenta un basso aumento della temperatura, una bassa perdita di resistenza, prestazioni conduttive stabili e una lunga durata. È ampiamente abbinato alla gamma completa di forni elettrici metallurgici da 6.300 kVA – 63.000 kVA ed è una parte essenziale della trasformazione del risparmio energetico della rete corta dei forni.

2. Classificazione e tipologie dei prodotti

2.1 Cavo raffreddato ad acqua con tubo flessibile in gomma (tipo standard convenzionale)

Struttura: conduttore in filo di rame morbido multifilare, canale dell'acqua interno in gomma isolante, manicotto protettivo esterno in gomma resistente all'usura, flange in acciaio inossidabile su entrambe le estremità
Forno abbinato: forni ad arco sommerso di medie e piccole dimensioni 6.300–25.000 kVA
Vantaggi: buona flessibilità, piegatura e disposizione facili, costi complessivi bassi, processo maturo, manutenzione e sostituzione convenienti
Applicazione: Collegamento netto corto del forno tra morsetti per elettrodi e barra collettrice

2.2 Cavo raffreddato ad acqua con tubo corrugato in acciaio inossidabile (tipo ad alta corrente per impieghi gravosi)

Struttura: conduttore intrecciato in rame privo di ossigeno ad alta conduttività, tubo dell'acqua di raffreddamento ondulato in acciaio inossidabile, strato isolante resistente alle alte temperature, schermo metallico antispruzzo
Forno abbinato: forni chiusi di grandi dimensioni da 33.000–63.000 kVA e superiori
Vantaggi: resistenza alle alte temperature, spruzzi anti-fusa, forte resistenza alla pressione, lunga durata, adatto per ambienti difficili sul davanti del forno ad alta temperatura, aumento della temperatura ultra-basso sotto corrente molto grande
Applicazione: Rete corta per forni elettrici chiusi ad alta capacità in silicio industriale, ferroleghe e fosforo giallo

2.3 Cavo flessibile ultra morbido raffreddato ad acqua (modello speciale con movimento dell'elettrodo)

Struttura: treccia densa di filo di rame super fine privo di ossigeno, percorso dell'acqua di raffreddamento circolante multicanale, guaina in gomma anti-invecchiamento multistrato
Vantaggi: flessibilità ultraelevata, ampia corsa di piegatura, nessuna rottura dopo frequenti sollevamenti/abbassamenti degli elettrodi, effetto di raffreddamento stabile
Applicazione: Collegamento diretto tra portaelettrodo e barra collettrice corta in cui gli elettrodi si muovono frequentemente

3. Struttura principale e principio di funzionamento

L'intero cavo è composto da quattro parti principali: corpo in rame intrecciato conduttivo, canale di circolazione dell'acqua di raffreddamento, strato protettivo isolante e terminale di collegamento in metallo.

Conduttore in rame intrecciato conduttivo

Realizzata in filo di rame privo di ossigeno di elevata purezza con elevata conduttività, la fitta struttura intrecciata garantisce un'eccellente flessibilità e un'ampia capacità di trasporto di corrente, riducendo efficacemente la resistenza di contatto.
Canale di circolazione dell'acqua di raffreddamento

L'acqua di raffreddamento scorre attraverso la tubazione interna a circolazione chiusa, assorbendo continuamente il calore generato dal conduttore in rame durante la trasmissione di potenza, mantenendo il cavo funzionante a bassa temperatura.
Giacca isolante e protettiva multistrato

Strato esterno ondulato in gomma/acciaio inossidabile resistente alle alte temperature, resistente all'invecchiamento e isolante, che isola le radiazioni ad alta temperatura, gli spruzzi di ferro fuso e l'abrasione meccanica, evitando rischi di cortocircuito e perdite.
Flangia terminale saldata integrata

Entrambe le estremità adottano una struttura a flangia in rame integrale, saldatura senza saldatura con treccia di rame, distribuzione uniforme della corrente, piccola resistenza di contatto, dotata di interfacce di ingresso e uscita dell'acqua per il collegamento rapido della tubazione dell'acqua circolante.

4. Principali vantaggi del prodotto

4.1 Basso consumo energetico e risparmio energetico

Il raffreddamento ad acqua circolante controlla efficacemente l'aumento della temperatura del cavo, riduce notevolmente la perdita di calore della resistenza, abbassa il carico del trasformatore, riduce il consumo energetico di fusione e apporta evidenti vantaggi di risparmio energetico per la produzione a lungo termine.

4.2 Alta sicurezza e lunga durata

La bassa temperatura operativa rallenta l'invecchiamento dell'isolamento; la struttura esterna antispruzzo impedisce la combustione del metallo fuso. Nessun guasto per surriscaldamento durante il funzionamento a pieno carico a lungo termine, riducendo notevolmente la frequenza di manutenzione dello spegnimento.

4.3 Eccellente flessibilità e layout conveniente

Il design intrecciato flessibile multi-specifica si adatta al sollevamento dell'elettrodo, all'espansione e alla contrazione del corpo del forno, a vari layout complessi di rete corta; peso leggero, facilità di installazione, smontaggio e sostituzione.

4.4 Trasmissione di corrente stabile e fusione uniforme

La resistenza complessiva bassa e stabile garantisce una corrente bilanciata di ciascun elettrodo, evita il surriscaldamento parziale della carica del forno, stabilizza le condizioni del forno, riduce le fluttuazioni della composizione del prodotto e migliora la resa del prodotto finito.

4.5 Abbinamento personalizzato e forte adattabilità

Parametri personalizzabili tra cui lunghezza del cavo, area della sezione trasversale, raggio di curvatura, dimensione della flangia, quantità di canali dell'acqua, struttura protettiva esterna in base alla corrente del forno, spazio netto ridotto e pressione dell'acqua di raffreddamento. Adatto per il supporto di nuovi forni e per la ristrutturazione a risparmio energetico di vecchi forni.

5. Fornaci e industrie applicabili

Fusione di ferroleghe: forni ad arco sommerso di ferrosilicio, silicomanganese, ferronichel, ferrocromo, ferrovanadio
Fusioni chimiche: Forni industriali per la fusione del silicio, del carburo di calcio, del fosforo giallo
Metallurgia non ferrosa: Scorie di rame, ceneri di alluminio, forni elettrici di raffinazione piombo-zinco
Gamma di capacità: forni elettrici serie completa da 6300kVA a 63000kVA

6. Configurazioni di corrispondenza opzionali

Schermo esterno in acciaio inossidabile antispruzzo ad alta temperatura
Gruppo giunto per tubo dell'acqua a collegamento rapido
Manicotto di protezione isolante per sbarre di rete corte
Flangia resistente alla corrosione per la circolazione dell'acqua addolcita
Set completi di raccordi di supporto per tubazioni per la circolazione dell'acqua

7. Assistenza a ciclo completo

Design personalizzato non standard: calcola la sezione trasversale e la lunghezza del cavo in base alla corrente del trasformatore del forno e al layout in loco
Sondaggio tecnico in loco: ingegneri professionisti forniscono brevi suggerimenti per l'ottimizzazione del layout della rete
Ispezione rigorosa in fabbrica: eseguire test di carico corrente, test di perdita di pressione dell'acqua e rilevamento della resistenza prima della consegna
Garanzia post-vendita: garanzia sull'intero cavo, fornitura a lungo termine di terminali e accessori corrispondenti, guida tecnica remota
