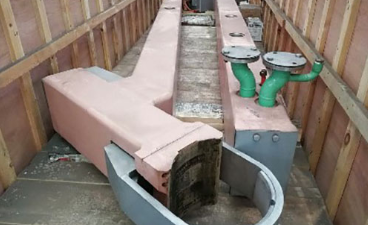

Braccio trasversale conduttivo
1. Panoramica del prodotto
Il braccio trasversale conduttivo, chiamato anche braccio conduttivo dell'elettrodo, è il componente chiave principale del sistema di sollevamento dell'elettrodo per forni ad arco sommerso, forni per ferroleghe, forni industriali per silicio, forni per carburo di calcio e forni di raffinazione chiusi. Integra due funzioni principali: supporto meccanico dell'elettrodo e trasmissione di potenza a corrente elevata, collegamento di cavi raffreddati ad acqua su un'estremità e morsetti per elettrodi sull'altra estremità.
La tradizionale struttura separata a rete corta adotta tubi di rame conduttivi indipendenti più travi di supporto in acciaio, caratterizzati da un layout complesso, molte parti isolanti, elevata impedenza del circuito, forte generazione di calore e grande perdita di potenza. Il nostro braccio trasversale conduttivo integrato raffreddato ad acqua adotta una struttura a scatola cava composita in rame-acciaio o alluminio-acciaio con canali di circolazione dell'acqua di raffreddamento integrati. Annulla numerose parti conduttive e isolanti intermedie, accorcia notevolmente il percorso conduttivo, riduce l'effetto pelle e la perdita di impedenza, stabilizza il funzionamento dell'arco e riduce significativamente il consumo energetico di fusione. È ampiamente abbinato ai forni elettrici metallurgici di serie completa da 6.300 kVA a 63.000 kVA, la parte di aggiornamento principale per la trasformazione del risparmio energetico a rete corta delle imprese di fusione.
2. Classificazione principale del prodotto
2.1 Braccio trasversale conduttivo raffreddato ad acqua composito rame-acciaio (modello standard premium)
- Materiale: piastra composta di rame privo di ossigeno ad alta conduttività + acciaio al carbonio ad alta resistenza, saldatura integrale a scatola cava, canale dell'acqua di raffreddamento a labirinto a doppio strato incorporato
- Forni abbinati: forni ad arco sommerso chiusi di medie e grandi dimensioni da 16.500–63.000 kVA, forni industriali per silicio, forni per ferroleghe
- Vantaggi principali: resistività ultrabassa, eccellente capacità di trasporto di corrente, forte rigidità strutturale, piccole vibrazioni durante il sollevamento dell'elettrodo; raffreddamento ad acqua interno uniforme, bassa temperatura superficiale, lunga durata sincronizzata con il corpo del forno
- Applicazione: forni completamente chiusi ad alta potenza e alta corrente con rigorosi requisiti di risparmio energetico e protezione ambientale
2.2 Braccio trasversale conduttivo composito in alluminio-acciaio (modello leggero ed economico)
- Materiale: piastra in acciaio rivestita in alluminio conduttivo di elevata purezza, struttura leggera raffreddata ad acqua a scatola cava
- Forni abbinati: forni di piccole e medie dimensioni al carburo di calcio, silicomanganese e ferronichel da 6.300–25.000 kVA
- Vantaggi principali: peso proprio leggero, carico di sollevamento ridotto del sistema idraulico dell'elettrodo, bassi costi di produzione, facilità di trasporto e installazione
- Applicazione: Forni elettrici aperti e semichiusi di piccola e media capacità con carico termico moderato
2.3 Braccio trasversale conduttivo tutto in uno a rete corta integrato (modello intelligente di fascia alta)
- Configurazione aggiornata: piastra di base in rame conduttiva posteriore integrale, sensore di rilevamento della temperatura e del flusso d'acqua integrato, flangia di collegamento isolata ad alta resistenza, interfaccia portaelettrodo integrata a cambio rapido
- Forni abbinati: forni fusori intelligenti ultra-grandi senza personale da 33.000–63.000 kVA
- Vantaggi principali: layout complessivo della rete corta semplificato, meno giunti di collegamento, minore resistenza di contatto; monitoraggio dello stato di raffreddamento in tempo reale, allarme automatico di sovratemperatura, comoda manutenzione online
3. Struttura principale e principio di funzionamento
L'intero braccio trasversale conduttivo è costituito da cinque gruppi principali: corpo del braccio conduttivo composito, canale di raffreddamento ad acqua circolante interno, piastra di transizione conduttiva posteriore, estremità di collegamento del morsetto dell'elettrodo anteriore e base di supporto isolata.
- Corpo del braccio conduttivo composito
Adotta piastra composita a doppio strato rame / alluminio-acciaio. Lo strato di rame/alluminio garantisce la conduzione di corrente elevata, mentre lo strato di acciaio fornisce resistenza meccanica. La struttura a scatola rettangolare cava ottimizza la distribuzione della corrente e sopprime l'effetto pelle.
- Canale di raffreddamento ad acqua circolante chiuso
Il design indipendente e separato del canale dell'acqua a labirinto elimina il surriscaldamento locale dell'acqua morta. L'acqua di raffreddamento circola all'interno del corpo del braccio per eliminare continuamente il calore joule generato dalla corrente elevata, mantenendo la temperatura della superficie del braccio al di sotto del limite di sicurezza ed evitando l'invecchiamento dell'isolamento e la deformazione termica.
- Piastra di transizione conduttiva posteriore
Piastra in rame spessa saldata integralmente, collegata direttamente con terminali dei cavi raffreddati ad acqua, ampia area di contatto, distribuzione uniforme della corrente e resistenza di contatto estremamente bassa.
- Estremità di collegamento del morsetto anteriore
Superficie di montaggio lavorata con precisione abbinata al portaelettrodo, struttura di bloccaggio affidabile, forza di bloccaggio stabile per prevenire lo spostamento dell'elettrodo e lo scuotimento dell'arco.
- Base di supporto coibentata
I blocchi isolanti integrali resistenti alle alte temperature isolano il braccio trasversale carico dalla colonna del supporto di sollevamento degli elettrodi, eliminando dispersioni elettriche e rischi di cortocircuito dell'intero sistema di sollevamento.
4. Vantaggi principali del prodotto
4.1 Bassa impedenza e notevole risparmio energetico
La struttura conduttiva integrata accorcia il percorso di trasmissione della corrente, rimuove i tubi di rame intermedi ridondanti e le parti isolanti, indebolisce efficacemente l'effetto pelle, riduce l'impedenza di rete corta del 30%–50%. Il consumo energetico della fusione diminuisce ovviamente durante il funzionamento a lungo termine a pieno carico, apportando notevoli vantaggi economici.
4.2 Elevata rigidità strutturale e condizioni di fusione stabili
La struttura composita a scatola cava presenta una forte resistenza alla flessione e prestazioni antivibranti. Il sollevamento e l'abbassamento dell'elettrodo funziona senza intoppi senza forti scosse, la combustione dell'arco è stabile, il campo di temperatura del forno uniforme, la fluttuazione della composizione della lega ridotta, la resa del prodotto finito migliorata.
4.3 Raffreddamento ad acqua integrato, lunga durata
Il raffreddamento interno ad acqua forzata su tutto il perimetro controlla l'aumento della temperatura complessiva del braccio trasversale, evitando la combustione per surriscaldamento locale dello strato conduttivo. Trattamento superficiale resistente all'usura e antiossidante, durata di servizio molto più lunga rispetto alla tradizionale struttura a fascio conduttivo separato, riducendo le frequenti perdite di tempi di inattività per la sostituzione.
4.4 Layout semplificato della rete corta, costi di manutenzione inferiori
Annullamento di complessi componenti conduttivi intermedi, meno flange di collegamento e punti di tenuta; la struttura modulare divisa consente lo smontaggio e la sostituzione parziale senza rimuovere l'intera traversa, l'ispezione e la manutenzione quotidiana sono più convenienti, un minor consumo di pezzi di ricambio.
4.5 Design leggero, carico di sollevamento ridotto
Il modello composito in alluminio-acciaio riduce notevolmente il peso proprio, riduce la richiesta di potenza in uscita del cilindro di sollevamento idraulico dell'elettrodo, prolunga la durata della stazione idraulica e delle parti meccaniche di sollevamento.
4.6 Protezione multistrato sicura e affidabile
Dotato di gruppo isolante ad alte prestazioni tra braccio trasversale e telaio di sollevamento per evitare dispersioni elettriche; modulo di monitoraggio online opzionale della temperatura e del flusso dell'acqua, allarme automatico in caso di interruzione o surriscaldamento dell'acqua, evita efficacemente incidenti di incendio dell'apparecchiatura.
5. Settori applicabili e gamma di capacità del forno
- Fusione di ferroleghe: forni ad arco sommerso di ferrosilicio, silicomanganese, ferronichel, ferrocromo, ferrovanadio
- Fusioni chimiche: Forni industriali per la fusione del silicio, del carburo di calcio, del fosforo giallo
- Metallurgia non ferrosa: Scorie di rame, ceneri di alluminio, forni elettrici chiusi di raffinazione piombo-zinco
- Copertura della capacità: forni metallurgici con specifiche complete da 6.300 kVA, 12.500 kVA, 16.500 kVA, 25.000 kVA, 33.000 kVA, 45.000 kVA, 63.000 kVA
6. Configurazioni di corrispondenza opzionali
- Sistema di allarme online per il monitoraggio della temperatura e del flusso dell'acqua in tempo reale
- Gruppo di supporto isolato integrale ad alta resistenza
- Flangia di collegamento portaelettrodo integrata a sgancio rapido
- Copertura protettiva anti-spruzzi ad alta temperatura per la superficie del braccio trasversale
- Set completo di giunti e filtri coordinati per tubazioni dell'acqua di raffreddamento
7. Garanzia del servizio per l'intero ciclo di vita
- Design personalizzato non standard: ottimizza la lunghezza del braccio trasversale, le dimensioni della sezione, il flusso dell'acqua di raffreddamento e il layout dell'interfaccia in base alla corrente del trasformatore del forno, al diametro dell'elettrodo e allo spazio dell'officina
- Sondaggio tecnico in loco: ingegneri professionisti forniscono uno schema generale di ottimizzazione della corrispondenza della rete corta
- Ispezione rigorosa in fabbrica: test di perdita d'acqua sotto pressione idraulica, rilevamento della resistenza, test di vibrazione del carico e rilevamento di difetti di saldatura prima della consegna
- Supporto post-vendita: garanzia sull'intero braccio, fornitura a lungo termine di piastre composite, blocchi isolanti e altri pezzi di ricambio, installazione e manutenzione in loco a livello nazionale
