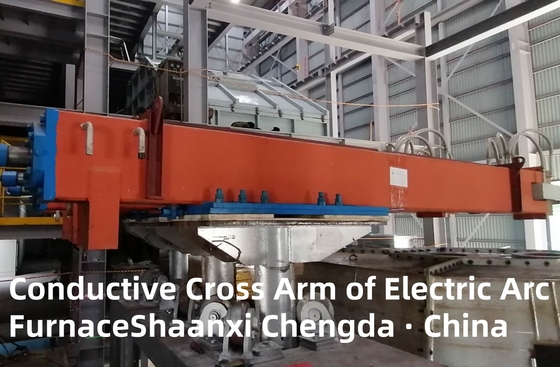

Braccio trasversale conduttivo del forno ad arco elettrico

 Il braccio trasversale conduttivo composito raffreddato ad acqua del forno ad arco elettrico di Shaanxi Chengda ha una struttura rettangolare:

  È saldato da una piastra composita di rame e acciaio, e la piastra di rame sulla sua superficie esterna conduce l'elettricità, combinando le due funzioni del braccio trasversale dell'elettrodo e dell'elettrodo di supporto in un unico.Poiché il tubo di rame conduttivo e molti collegamenti di isolamento sul tradizionale braccio trasversale dell'elettrodo vengono eliminati, la struttura è semplificata, l'area di flusso è aumentata,e il valore di impedenza e il carico di manutenzione possono essere notevolmente ridotti. Può essere ampiamente utilizzato nel forno ad arco 5T-100T e nel forno di raffinazione a cucchiaia di grande tonnellaggio.

Caratteristiche del prodotto:
1"Il prodotto è composto da un braccio di elettrodo di saldatura per piastre composite in acciaio di rame, nel quale lo strato di rame è utilizzato per condurre l'elettricità, lo strato di acciaio è utilizzato per sostenere varie forze meccaniche.
2"C'è uno strato intermedio di acqua nel telaio del braccio dell'elettrodo, che è raffreddato con acqua e può resistere alla combustione della fiamma del forno elettrico.
3L'elettrodo è fissato con una molla a farfalla, un'impulsione per tenere l'elettrodo, avviamento o rilascio idraulico.
4Il supporto per gli elettrodi adotta una piastra composita in lega di rame o acciaio di rame, raffreddamento interno ad acqua, lunga durata di vita.
