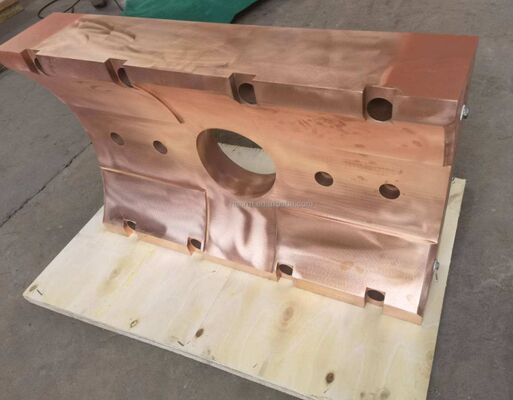

Mascella di contatto in rame per braccio conduttivo elettrodo per forno ad arco elettrico EAF LRF

Funzione e applicazione

Caratteristiche strutturali

• Struttura di base: Di solito include un corpo base con una superficie posteriore vicina al braccio dell'elettrodo, una superficie anteriore rivolta verso l'elettrodo, una prima faccia terminale, una seconda faccia terminale e almeno una prima e una seconda faccia laterale. Ci sono due superfici di contatto sulla superficie anteriore, che sono a specchio - simmetriche e si estendono assialmente lungo il corpo base.
• Sistema di canali di raffreddamento: Per garantire il suo normale funzionamento in un ambiente ad alta temperatura, la ganascia di contatto in rame è dotata di un sistema di canali di raffreddamento, che ha un ingresso del refrigerante, un'uscita del refrigerante e un certo numero di canali di raffreddamento che si estendono assialmente e radialmente attraverso il corpo base. Il diametro dei canali di raffreddamento è generalmente compreso tra 4,0 e 16,0 mm e i canali di raffreddamento sono formati da fori profondi aperti su un solo lato, che possono dissipare efficacemente il calore e migliorare l'effetto di raffreddamento.

Selezione dei materiali

• Lega di rame: Di solito, vengono selezionate leghe di rame come la lega rame-cromo. Questi materiali hanno un'eccellente conduttività elettrica, conduttività termica e resistenza all'usura, che possono soddisfare i requisiti di trasmissione ad alta corrente e uso a lungo termine in ambienti ad alta temperatura.
• Piastra composita rame-acciaio: Alcune ganasce di contatto in rame sono realizzate con piastre composite rame-acciaio. Lo strato di rame viene utilizzato per la conduzione e lo strato di acciaio viene utilizzato per sopportare varie forze meccaniche, che combina i vantaggi dell'elevata conduttività elettrica del rame e dell'elevata resistenza meccanica dell'acciaio.

Requisiti di prestazione

• Conduttività elettrica: Deve avere una bassa resistenza di contatto per garantire un'efficiente trasmissione dell'energia elettrica e ridurre la perdita di potenza. Ad esempio, la resistenza di contatto tra la piastra di transizione composita rame-alluminio e il mandrino in rame deve essere ≤ 0,5 μω·m².
• Resistenza meccanica: Dovrebbe avere una resistenza meccanica sufficiente per resistere alla forza di serraggio e alle vibrazioni e agli urti durante il funzionamento dell'elettrodo. La forza di serraggio può raggiungere 50 - 200 kN.
• Prestazioni di raffreddamento: Il sistema di canali di raffreddamento dovrebbe avere buone prestazioni di raffreddamento per garantire che la temperatura della ganascia di contatto sia entro un intervallo ragionevole durante il funzionamento e prevenire il surriscaldamento. La temperatura di ingresso dell'acqua è generalmente ≤ 35 ℃ e la pressione è 0,3 - 0,5 MPa.

Processo di fabbricazione

• Forgiatura o laminazione: Innanzitutto, viene fornito un grezzo di ganascia di contatto in rame forgiato o laminato e il grezzo ha la forma e le dimensioni di base della ganascia di contatto.
• Lavorazione: Quindi, attraverso la lavorazione meccanica, in particolare la foratura di fori profondi, vengono introdotti un ingresso del refrigerante, un'uscita del refrigerante e canali di raffreddamento. Questo processo richiede apparecchiature e tecnologie di lavorazione ad alta precisione per garantire l'accuratezza e la levigatezza dei canali di raffreddamento.
